Описание к ИЛ № 54-158-00

Результат выполнения научно-исследовательской работы.

Футеровка вагранки (см. рис.) состоит из теплоизоляционного слоя 1, рабочего слоя 2 и огнеупорной подины 4. Теплоизоляционный слой выполняется из шамотного огнеупора-легковеса, рабочий слой (кроме зоны плавления) - из шамотного или высокоглиноземистого кирпича. Горн 5 вагранки с фурмами 5 может быть выложен из графито-глинистых блоков или также из шамотного кирпича кл.А. Зону плавления 8, а также участки 7 выше и ниже ее целесообразно выполнять из шамотно-углеродистой массы известного состава (такие набивные массы широко применяются для футеровки плавильных агрегатов), набиваемой по шаблону.

Рабочий слой в зоне плавления выполнен в виде поверхности вращения. Меридианом 3 поверхности является дуга кривой второго порядка (окружность, парабола, гипербола и т.д.). Поверхность в зоне плавления выполнена выпуклой к кожуху вагранки. На участках выше и ниже зоны плавления поверхность вращения выполнена выпуклой к оси вагранки, то есть суммарная поверхность является выпукло-вогнутой (знакопеременной). Общий меридиан всей поверхности выполнен в виде общего обвода первого порядка гладкости. Это означает, что в точках перегиба выпуклой дуги в вогнутые дуги осуществляется плавный переход одной дуги в другую (в этих точках дуги имеют общую касательную).

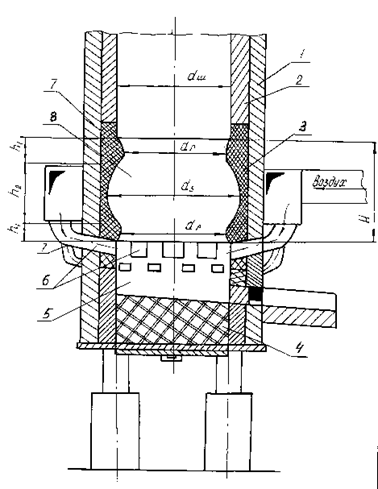

Рис. Футеровка вагранки
