Железобетонный ригель (см. рис.1) включает бетонное тело 1, продольную стержневую рабочую арматуру 2, поперечную арматуру 3, соединительные стержни 4, гнутую листовую перфорированную арматуру замкнутого коробчатого сечения 5 и листовую перфорированную вставку 6. Продольная стержневая рабочая арматура проходит по всей длине ригеля и приваривается к гнутой листовой перфорированной арматуре, расположенной в приопорных участках. Поперечная стержневая арматура и соединительные стержни размещаются в средней зоне ригеля.

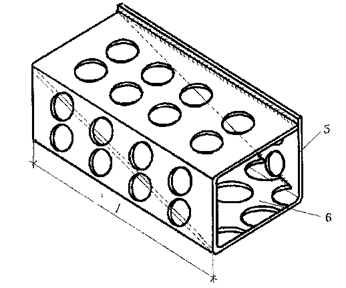

Коробчатое сечение листовой арматуры (см. рис.2.) в приопорных участках образуется путем холодного гнутья стальных перфорированных листов, затем в коробчатую арматуру арматуру вваривается листовая перфорированная вставка. В отверстия перфорированной вставки вводится продольная стержневая рабочая арматура и приваривается к листовой перфорированной арматуре в приопорных участках и объединяется поперечной стержневой арматурой и соединительными стержнямив средней зоне ригеля.Готовый металлический каркас помещается в опалубку и бетонируется. Отверстия (перфорация) в листовой арматуре и вставке могут быть любой формы, но без острых углов (круглые, эллипсовидные, прямоугольные с закругленными углами). Размеры с иdназначаются из условия обеспечения прочности по наклонным сечениям проипорных участков удобоукладываемости бетонной смеси. Длинаlгнутой листовой перфорированной арматуры находится в пределах отhдо2h, гдеh- высота ригеля в приопорной зоне. Анкеровка листовой арматуры в бетонном теле осуществляется за счет отверстий и листовой вставки.

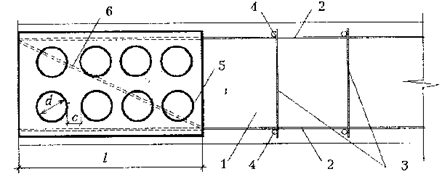

Рис.1. Вид сбоку приопорной зоны ригеля.
