Номер 54-121-00 |
|||
Наименование проекта Способ обработки наружного профиля деталей уплотненной абразивной средой |
|||
Назначение Для получения выс. кач. полирования наруж. поверхн. нежестких тонкостенных деталей со слож. формой поверхн., роликов с отклонениями геометрической формы от окружности в статически уплотненной абразивной среде с планетарным вращением деталей |
|||
Рекомендуемая область применения Обработка цилиндрических тонкостенных деталей абразивным материалом на машиностроительных и приборостроительных предприятиях |
|||
Описание
Описание к ИЛ № 54-121-00 Результат выполнения научно-исследовательской работы. Способ заключается в том, что для достижения необходимой точности размеров и качества, обрабатываемых поверхностей деталь вращается в уплотненной сжатым воздухом абразивной среде. Обработка деталей производится в установке камерного полирования (см. рис.), которая состоит из ротора 1, корпуса 5, в который устанавливается рабочая камера из эластичных стенок 4 с абразивной средой 6. Обрабатываемая деталь 3 закрепляется на оправке 2. Для заданного материала детали с учетом ее термообработки выбирается скорость резания (полирования), в зависимости от которой определяется угловая скорость вращения детали вокруг центробежной оси ротора и угловая скорость детали вокруг собственной оси. По определенным угловым скоростям вращения детали настраивается планетарный механизм установки для камерного полирования. Затем деталь закрепляется на оправке, а ротор погружается в абразивную среду. Сообщается вращение детали и ротору. В камеру подается необходимое давление сжатого воздуха, который воздействия на эластичные стенки, уплотняет абразивную среду производя обработку детали. Сообщение детали планетарного вращения осуществляется при условии, что величина межцентрового расстояния А между осями вращения детали и ротора выбирается конструктивно в пределах размерного диапазона (0,5…1) радиуса (мм), что обеспечивает возможность взаимодействия всех участков детали с абразивной средой. За время обработки деталей (например, 3…4 мин, партия деталей 10 штук) в установке параметр шероховатости снижается с 2,5…1,25 мкм до 0,1…0,05 мкм. Поверхностные слои приобретают умеренное дифференциальное уплотнение, достигающее у поверхности детали, составляет 400…500 МПа. Качество детали характеризуется точностью ее изготовления по отношению к заданным размерам.
Точность обработки деталей характеризуется не только равномерностью съема металла с различных участков профиля, но и характером схъема в продольном сечении.

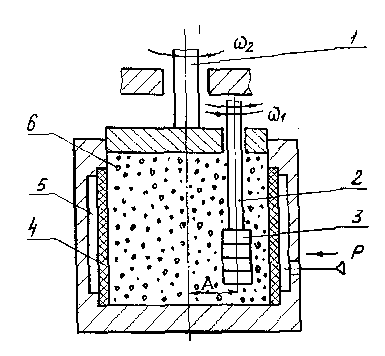

Рис. Установка для камерного полирования уплотненной абразивной средой. |
|||
Преимущества перед известными аналогами Обеспечивает получение высокого качества обрабатываемой поверхности детали и точность заданных размеров |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Повышение производительности в 1,5 раза |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 15.03.2000 |
