Номер 54-120-00 |
|||
|
Наименование проекта Приспособление для финишной антифрикционной безабразивной обработки с одновременным гладким обкатыванием деталей |
|||
|
Назначение Для фрикционного латунирования и гладкого обкатывания поверхностей типа "вал" |
|||
|
Рекомендуемая область применения Ремонт автотракторной, сельскохозяйственной и другой техники |
|||
|
Описание

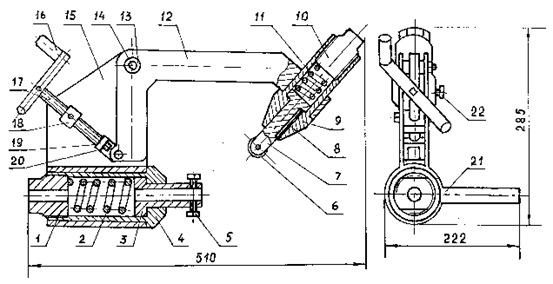

Результат выполнения конструкторской разработки. Приспособление состоит (см. рис.) из основания 21 на котором установлен корпус 4 устройства. В корпусе находится пружина 2, действующая на оправку 3. В отверстие оправки устанавливается латунный или медный стержень и крепится винтами 5. Усилие обработки регулируется пробкой регулировочной 1. К основанию приварены две стойки 15, между которыми на оси 14 укреплен рычаг 12. Во втулке 13 рычага установлен и закреплен болтом 22 обкатник упругого действия, состоящий из корпуса 9, пружины 11, пробки регулировочной 10 и оправки 7 с роликом 6. Поворот оправки предотвращается шпонкой 8. Подвод обкатника к обрабатываемой детали осуществляется рычагом который поворачивается упором резьбовым 18, винтом 17 с ручкой 16 и вилкой 19, удерживаемой гайкой 20. Приспособление устанавливается в резцедержателе станков токарной группы 1А616, 1А62, 1К62, 1К625 и др.
Рис. Приспособление для фрикционной безабразивной обработки с одновременным гладким обкатыванием деталей. |
|||
|
Преимущества перед известными аналогами Аналоги не известны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повысилась производительность труда в 2 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 03.04.2000 |
