По технологической схеме (см. рис.) гальванический шлам доставляется автотранспортом и выгружается в специальные контейнеры, которые поднимаются на разгрузочную площадку, где производится выгрузка их содержимого в приемный бункер сушилки 1. Из бункера гальваношлам попадает через загрузочный люк в сушилку, люки которой герметически закрываются. В рубашку сушилок подается пар и включается гребковая система перемешивания продукта. Во вспомогательное оборудование подается охлаждающая вода, запускается вакуумный отсасывающий насос 4 и система орошения скруббера. Паровоздушная смесь, которая образуется в процессе сушки, отсасывается вакуумным насосом через орошаемый скруббер 2 и вакуумный конденсатор 3 в атмосферу.

Орошение скруббера происходит по замкнутой схеме: скруббер-сборник 10 - насос 11 - скруббер с периодической очисткой циркуляционной жидкости на фильтр-прессе 12. При этом осветленная жидкость поступает в бак сбора фильтрата 13 и насосом 14 подается снова в скруббер. А шлам, выделенный на фильтр-прессе, собирается в специальный контейнер и вновь загружается в сушильные установки. Конденсат, выделенный в конденсаторе, поступает в сборник 8 и направляется на восполнение потерь в систему обратного водоснабжения насосом 9. В технологической схеме предусмотрено устройство вентиляторных градирен 5 для охлаждения воды в системе оборотного водоснабжения с баками теплой и охлажденной воды 6. Движение воды осуществляется насосами 7. Процесс сушки шлама происходит под вакуумом приt=115…120 ⁰ и длится 10 часов до получения влажности 12-15%. Сухой гальванический шлам относится к 3-му классу токсичности и состоит из следующих оксидов металла:cuo - 15%; fe ₂o ₃ - 2,7%; nio- 1,8%; sio ₂ - 17,5%; cr ₂o ₃ - 1,7%; cao - 46,3%; mgo - 3,4%; zn - 8,9%; al ₂o ₃ - 0,7%; p ₂o ₅ - 0,5%. Полученный наполнитель можно использовать в качестве сырья для извлечения металлов, для изготовления черной матовой эмали, а также в качестве сырья для изготовления пигментов.

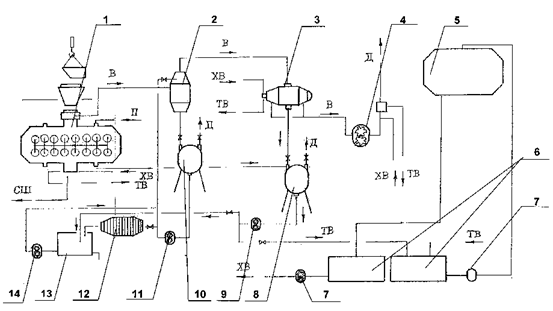

Рис. Технологическая схема переработки гальванического щлама.
