Номер 54-098-00 |
||||||
|
Наименование проекта Графики для подбора прокатных двутавров для центрально-нагруженных стальных колонн |
||||||
|
Назначение Для подбора прокатных двутавров типа "К" по ГОСТ 26020-83 для центрально-нагруженных колонн из стали С285 |
||||||
|
Рекомендуемая область применения Расчет и подготовка проектно-сметной документации на ремонт и строительство зданий и сооружений |
||||||
|
Описание Графики составлены для подбора отечественных прокатных двутавров типа "К" для двух расчетных схем центрально-нагруженных колонн: для колонн с шарнирным закреплением снизу и сверху (рис. 1) и колонн с жестким закреплением снизу и шарнирным - сверху (рис. 2). Материал колонн - сталь С285 по ГОСТ 27772-88. При построении графиков расчетное сопротивление стали (rу) принять согласно СниПii-23-81* "Стальные конструкции". Нормы проектирование. М., 1990г. Прокатный двутавр, подобранный для стальной колонны по графикам (рис. 1 и 2), соответствует одновременно условиям прочности и устойчивости. Для его подбора достаточно знать расчетную нагрузку на колонну (n), высоту колонны (Н) и тип закрепления колонны вверху и внизу. Заданное значение расчетной нагрузки находят на вертикальной координате графика, а высоту колонны - на горизонтальной. Точка пересечения двух прямых (нагрузки и высоты колонны), проведенных из этих точек, определяют на графике требуемый двутавр. Пример: Расчетная нагрузка на колонну (n)равна 4200кН, а высота колонны (Н) - 8 м, закрепление колонны внизу жесткое, вверху шарнирное, сталь С285. По графику (рис.2) определяем - для колонны требуется двутавр 35К3.

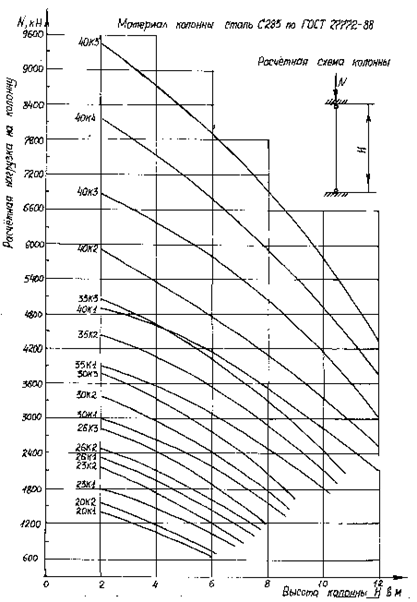

Рис.1. График для подбора прокатных двутавров типа "К" для колонн с шарнирным закреплением вверху и внизу.

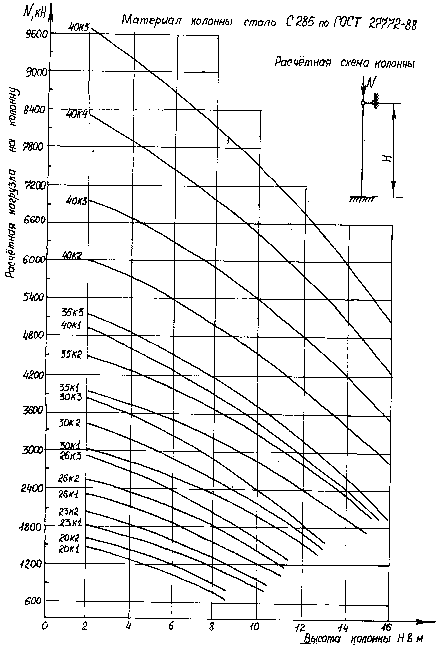

Рис.2. График для подбора прокатных двутавров типа "К" для колонн с жестким закреплением внизу и шарнирным - вверху. |
||||||
|
Преимущества перед известными аналогами Графики позволяют быстро и точно подобрать требуемый прокатный двутавр типа "К" для центрально-нагруженных колонн без применения вычислительной техники и дополнительных расчетов |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Графики обеспечивают подбор двутавра для колонны в соответствии с расчетными данными и высокой степенью точности |
||||||
|
Технико-экономический эффект Снижаются трудозатраты, экономится время, облегчается труд проектировщиков |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 10.03.2000 |
