Номер

54-084-00

Наименование проекта

Установка для вращения деталей при грунтовке

Назначение

Для вращения литых алюминиевых деталей типа корпуса конусообразной формы высотой 195 мм при грунтовке перед покраской

Рекомендуемая область применения

Производство лакокрасочных работ на предприятиях машино- и приборостроения

Описание

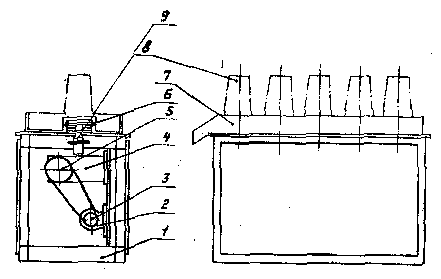

Установка (см. рис.) состоит из стола 1, на котором крепятся электродвигатель 2, редуктор 4, узел вращения деталей 9 и лоток 7. Лоток служит для сбора и слива излишней грунтовки. На валах узла вращения деталей крепятся оправки 6, на которые устанавливаются обрабатываемые детали 8. Вращение от электродвигателя через шкивы 3 и 5 ременной передачи передается на редуктор, на выходном валу которого находится приводная звездочка. От приводной звездочки вращение передается на валы узла вращения деталей. После грунтовки детали снимаются и устанавливаются другие.

Рис. Установка для вращения деталей при грунтовке.

Преимущества перед известными аналогами

Отсутствие ручного труда

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике установки

Технико-экономический эффект

Значительно повышает производительность труда и культуру производства

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.02.2000
