ИННОВАЦИИ БИЗНЕСУ

Номер

54-079-00

Наименование проекта

Новые конструкции фреттингостойких шпоночных соединений

Назначение

Для обеспечения равномерного давления на боковые поверхности шпоночного паза в условиях переменного кручения у уменьшения эффекта действия фреттинга

Рекомендуемая область применения

Шпоночные соединения для передачи крутящего момента от вала к детали, насаженной на вал или от детали к валу, используемые в тестомесильных машинах на хлебозаводах, а также в оборудовании и машинах различных отраслей машиностроения

Описание

Описание к ИЛ № 54-079-00

Конструкция является результатом выполнения конструкторской разработки.

Новые конструкции шпоночных соединений представляют собой измененную конфигурацию шпоночного паза и шпонок.

С целью уменьшения следов фреттинга у большого основания конуса (посадка на конусе) в месте посадки ступицы, когда шпоночный паз доходит до ее торца конфигурацию выхода шпоночного паза необходимо выполнять в виде ложкообразной формы (рис.1б).

Для уменьшения жесткости шпоночного соединения у выхода паза и перераспределения давления по длине шпонки и снижения пика напряжений на валу применяют косые разрезы шпонки (рис.2а) или сужают ее ширину у выходного конца (рис.2б).

а) б)

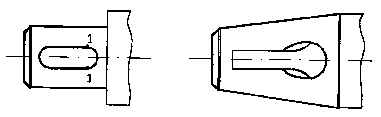

Рис.1. Виды шпоночных пазов

а) б)

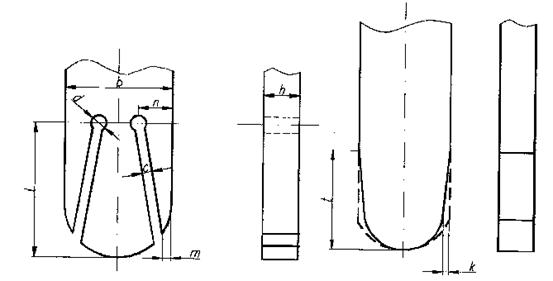

Рис.2. Новые конструкции шпонок

Преимущества перед известными аналогами

Исключаются усталостные напряжения и действия фреттинга в шпоночных соединениях

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снизилась трудоемкость, повысилась производительность труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.01.2000
