Наименование проекта

Рельсобалочная конструкция

Назначение

Для монтажа и реконструкции подкрановых путей.

Рекомендуемая область применения

Передвижение мостовых кранов в цехах с тяжелым режимом работы.

Описание

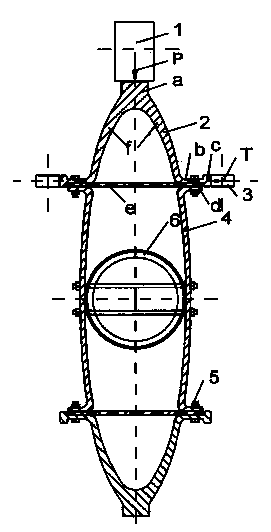

Рельсобалочная конструкция (см. рисунок) состоит из двух трехглавых арочных в сечении полых рельсов 2: верхнего и нижнего.

Рельсобалочная конструкция

Каждый из рельсов имеет центральную главу «а» воспринимающую вертикальную силу Р от основного колеса 1 крана и две боковые главы «с», воспринимающие горизонтальные силы Т от направляющих роликов 3 крана. Центральная глава размещена в замке арки «f». Ветви арки опираются на пяты «b» и соединены затяжкой «е» из листа по всей длине рельса.

Пяты верхнего и нижнего рельсов соединены друг с другом посредством швеллеров 4 с выпуклой стенкой, причем полки «d» швеллеров и выпуклость стенки ориентированы наружу. Соединение пяты рельсов и полок швеллеров выполнено сдвигоустойчивым, на заклепках с сердечником или на фрикционных шпильках 5. Выпуклые стенки швеллеров соединены друг с другом кольцевыми элементами 6 на опорах балок и в их пролетах.

Конструкция в целом представляет собой замкнутое трубчатое сечение, очерченное по параболе или эллипсу, причем больший диаметр ориентирован вертикально, а меньший - горизонтально. Эффиктивные арочные полые рельсы, выполненные из износостойкой рельсовой стали, размещены сверху и снизу сечения, то есть в наиболее напряженных зонах при общем изгибе всего сечения в вертикальной плоскости и одновременно выполняют функции поясов обычной двухстенчатой балки (прототипа).

Локальные воздействия вертикальные Р и горизонтальные Т воспринимаются соответствующими главами трехглавого рельса и равномерно распределяются им на все сечение. Ремонт конструкции выполняется простым ее переворачиванием нижним рельсом вверх.

Преимущества перед известными аналогами

В предлаг. конструкции локальные напряж. в стенке подкрановой балки, возникающие при кручении верхнего пояса, уменьшены до нуля, а локальные напряж. при центральном сжатии уменьшены в несколько раз, т.е. долговечность неограничена.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.01.2000
