Номер

54-050-00

Наименование проекта

Редуктор конический универсальный

Назначение

Для сложения или разделения угловых скоростей в технологическом оборудовании, где требуются операции перемешивания сыпучих, жидких, пастообразных материалов.

Рекомендуемая область применения

Технологические операции перемешивания различных смесей в машинах и аппаратах пищевой промышленности и строительных материалов.

Описание

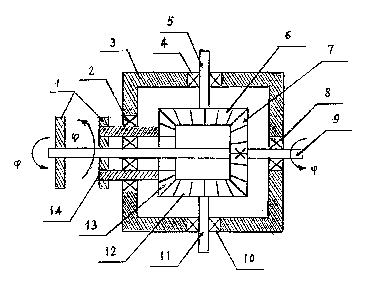

Редуктор конический универсальный (КУ) (см. рисунок) состоит из корпуса 3, шестерен 6, 7, 12 и 13, сплошного вала 9, полого вала 14, подшипников 2, 4, 8 и 10, дополнительных валов 5,11, подсоединительных фланцев 1.

Редуктор КУ

Редуктор КУ работает в двух режимах.

Первый режим. Валу 9 придается вращательное движение, которое через шестерни 6 и 12 трансформируется на противоположное движение шестерни 13, насаженной на вал 14. Таким образом, сплошной вал 9 и полый вал 14 вращаются в противоположных направлениях, используемых для технологических целей.

Второй режим. Валам 9 и 14 придаются вращения направленные в противоположные стороны, которые через шестерни 13, 12 и 6 трансформируются в одностороннее вращение.

Конструкция редуктора КУ позволяет разделить одно вращательное движение вала на два, направленных в противоположные стороны, или выполнить обратную операцию т.е. сложить два вращения, направленных в противоположные стороны, в одно вращательное движение. Наличие двух или четырех дополнительных валов обеспечивает подсоединение приводов других механических устройств.

Преимущества перед известными аналогами

Высокая степень унификации, удобство в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Результаты испытаний показали высокое качество производимых работ.

Технико-экономический эффект

Внедрение редуктора обеспечивает снижение трудоемкости технологических операций и повышение производительности труда в 1,5-2 раза..

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.01.2000
