Номер 54-049-00 |
|||
Наименование проекта Форсунка эжекционного типа |
|||
Назначение Для распыления жидких сред в воздушных (газовых) потоках. |
|||
Рекомендуемая область применения Абсорберы для санитарной очистки воздуха. |
|||
Описание
Результат выполнения научно-исследовательской работы. Устройство (см. рис.) состоит из корпуса с цилиндрическим каналом 1, имеющим на выходе шайбу-втулку с калиброванным отверстием2. За втулкой расположен эжекторный элемент в виде трубы Вентури 3. Он состоит из входного сужающего участка-конфузора, средней цилиндрической части-горловины, выходной расширяющей конической части-диффузора. По периметру конфузора параллельно его оси расположены сквозные цилиндрические каналы. Снаружи диффузора установлен полый цилиндр-направляющий аппарат 4. Конструктивно направляющий аппарат выполнен вместе с гайкой.

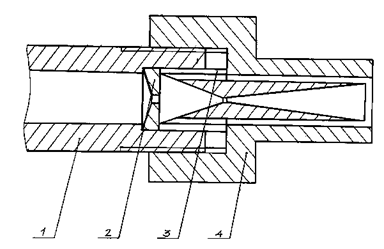

Конструкция форсунки эжекционного типа
Устройство работает следующим образом. Вода за счет напора, создаваемого насосом, последовательно проходит канал корпуса, калиброванное отверстие шайбы и поступает в эжекторный элемент - трубу Вентури. Сформировавшаяся водная струя, обладая высоким динамическим давлением, проходит все участки трубы Вентури и выбрасывается в воздушный поток в виде диспергированных водяных струек. При наличии сквозных каналов, находящихся по периметру конфузора и имеющих выход наружу, образуется встречный газовый поток, направленный против движения жидкости. Газовый поток может увлекать капли жидкости через кальцевой канал направляющего аппарата в конфузор. Наличие капелек жидкости в газе при входе в цилиндрические каналы конфузора способствует изменению гидравлического сопротивления отверстий. Поэтому расход газового потока в разных каналах конфузора в различные промежутки времени будет неодинаковым. Это способствует образованию вращательного движения водяной струи на выходе из диффузора. |
|||
Преимущества перед известными аналогами В формировании водной струи участвуют как конструктивные элементы устройства, так и газовая фаза |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Уменьшается количество форсунок в 2,5 раза. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 07.02.2000 |
