Номер 54-044-00 |
|||
Наименование проекта Робототехнологический комплекс холодной штамповки |
|||
Назначение Для автоматизации процесса холодной штамповки деталей из стальной ленты толщиной не более 2,5мм |
|||
Рекомендуемая область применения Штамповка плоских деталей на предприятиях машино- и приборостроения |
|||
Описание

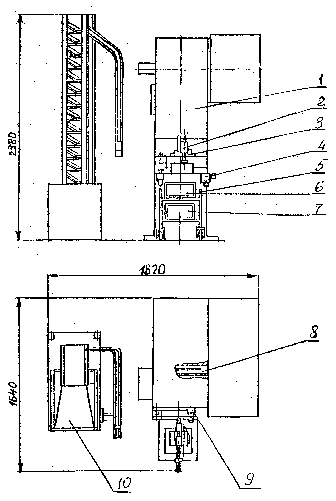

Описание к ИЛ № 54-044-00 Результат конструкторской разработки. Робототехнологический комплекс (РТК) состоит (см. рисунок) из кривошипного пресса КА2128Е (1), промышленного робота МРЛУ-200-901 (2), механизма загрузки элеваторного типа 10, специального штампа 3 со сдувом готовых деталей, поворотного кронштейна 9, на котором крепится робот и система подготовки воздуха 4, тележки 5, на которой размещены система управления 6 роботом и система внешней информации 7, транспортера 8 для удаления деталей из зоны обработки. Загрузку заготовок в элеватор с бункером производит оператор, дозагрузка осуществляется без остановки комплекса. Для подачи заготовок из загрузочного устройства в штамп на руке робота применен захват окончательного базирования заготовки. Сдув готовых деталей со штампа осуществляется по команде от системы управления РТК на малый транспортер, который выводит деталь в тару.
Робототехнологический комплекс холодной штамповки (РТК) |
|||
Преимущества перед известными аналогами Сокращен цикл обработки деталей путем введения в комплекс специального штампа со сдвигом готовых изделий |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Внедрение РТК повышает производительность труда в 2 раза |
|||
Возможность передачи за рубеж За рубеж не передаётся |
|||
Дата поступления материала 05.01.2000 |
