Номер 54-011-00 |
|||
|
Наименование проекта Установка для статических испытаний свай в полевых условиях |
|||
|
Назначение Для определения и расчета несущей способности свай |
|||
|
Рекомендуемая область применения Проведение статических испытаний фундаментов в полевых условиях при возведении зданий и сооружений массового строительства |
|||
|
Описание
Описание к ИЛ № 54-011-2000 Результат выполнения конструкторской разработки. Установка (см. рис.1) состоит из основного рычага, который передает вертикальную нагрузку на опытную сваю и состоит из трех главных балок, каждая из которых может быть использована отдельно в испытательной установка меньшей мощности (до 1000 кН). Испытательная установка содержит также три раздельные анкерные балки, которые фиксируют неподвижно один конец рычага. В месте пересечения анкерные балки объединяются общим узлом, служащим для восприятия нагрузки от рычага. При этом максимальное усилие может достигнуть до 3000 кН. Конструкция работает по принципу рычага, один конец которого закреплен анкерными сваями, а на второй действует постоянная нагрузка от массы груза. Усилия с анкерных балок передаются на анкерные сваи. Количество анкерных свай определяется расчетом, исходя из условия несущей способности одной сваи. Для создания статической нагрузки на опытную сваю на другом конце рычага (на главных балках) устанавливается груз с усилием в 300 кН. При этом усилие на рычаг не должно изменяться в течение расчетного времени. Габариты и размеры отдельных конструктивных элементов определяются расчетом, исходя из несущей способности сечений свай в наиболее нагруженных местах.

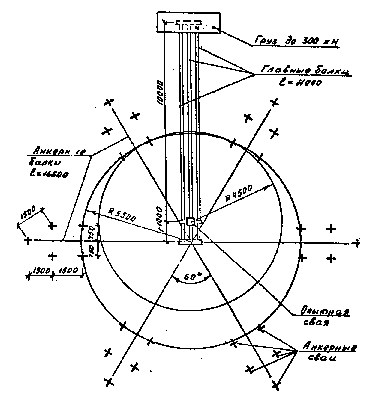

Рис.1. Конструктивная схема установки для статических испытаний свай в полевых условиях. |
|||
|
Преимущества перед известными аналогами Позволяет проводить длительные испытания опытной сваи на воздействие вертикальной вдавливающей нагрузки определенной величины |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудозатрат на 50%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.01.2000 |
