Описание к ИЛ № 53-151-00

Реле давления работает на сжатом воздухе, очищенном не грубее 10-го класса загрязненности, и содержащем распыленное масло вязкостью от 10 до 35 мм ²/с (сСm) при температуре 50 ⁰С с концентрацией из расчета 2...4 капли на 1м ³ воздуха.

Устройство и принцип работы.

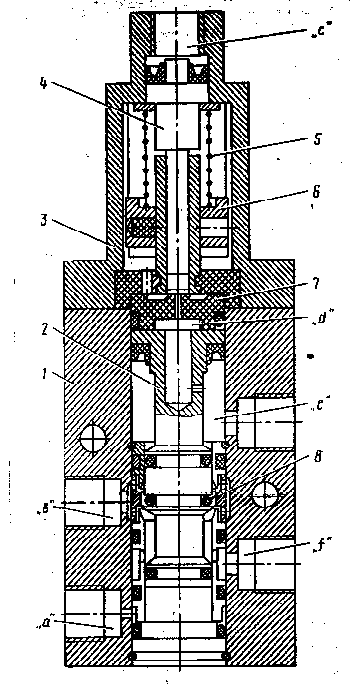

Реле давления с пневматическим выходом состоит из основных деталей: корпуса 1, штока 2, крышки 3, поршня 4, пружины 5, втулки 7, уплотнительных колец 8 и гайки 6.

При подаче давления питания в отверстие сжатый воздух поступает в полость "е". Далее через дроссельное отверстие в штоке 2 сжатый воздух поступает в полость "d" и через отверстие во втулке 7 в атмосферу.

Полость "b", связанная с выходным отверстием, изолирована от полости "е" и соединена с полостью "f", связанной с атмосферным отверстием.

Принцип работы реле давления с пневматическим выходом основан на сравнении сил, возникающих от давления контролируемой среды, и сил упругой деформации пружины 5.

При подаче контролируемого давления в полость "с", связанной с отверстием, поршень 4, преодолевая усилие пружины 5, перемещается и перекрывает отверстие во втулке 7.

Давление сжатого воздуха в подпоршневой полости "d" повышается и под его действием шток 2 перемещается в крайне нижнее положение. Полость "b" отсекается от атмосферной полости "f" и соединяется с полостью "е". При этом сжатый воздух через отверстие поступает к управляющему устройству.

При понижении контролируемого давления поршень 4 возвращается в исходное положение, сжатый воздух из полости "d" через отверстие сбрасывается в атмосферу и под действием давления сжатого воздуха в полости "е" происходит обратное перемещение штока 2.

Настройка реле на контролируемое давление осуществляется регулировочной гайкой 6.

К отверстию, соединенному с полостью "а", может подаваться сигнал "Запрет", создающий дополнительное давление на шток 2.

При величине давления сигнала "Запрет" равной или превышающей давление питания сигнала на выходное реле не появится даже при повышении контралируемого давления выше давления настройки.

Реле давления может быть установлено в любом пространственном положении и крепится при помощи двух винтов М4.
