Описание к ИЛ № 53-149-00

Предназначен для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Работает на сжатом воздухе, очищенном не грубее 10-го класса загрязненности, и содержащем распыленное масло вязкостью от 10 до 35 мм ²/ (сСm) при температуре 50 ⁰С с концентрацией из расчета 2 ... 4 капли на 1 м ³ воздуха.

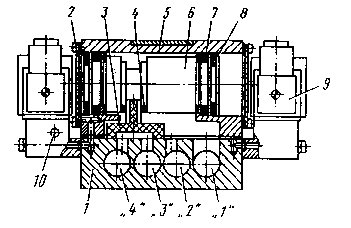

Пневмораспределитель с двухсторонним электропневматическим управлением состоит из корпуса 5, поршня 6, золотника 3, основания 1, упругого элемента 4, пружины 3, крышек 2, электропневматических клапанов 9 с кнопкой ручного дублирования 10. На поршне установлены уплотнительные кольца 8 и кольца из износостойкого материала 7.

Поршень вместе с золотником может занимать одно из двух крайних положений.

В положении, указанном на рисунке, канал для подвода рабочего давления "1" соединен с выходным каналом "2", а выходной канал "4" - с атмосферным каналом "3".

Перемещение поршня с золотником осуществляется при подводе сжатого воздуха через электропневматический клапан в управляющую полость после подачи напряжения на соответствующий электропневматический клапан. На рисунке показан под напряжением Правый электропневматический клапан.
