Описание к ИЛ № 53-147-00

Пневмораспределитель состоит из корпуса 13, клапана 11, толкателя 2 с установленными на нем уплотнительными кольцами 9, стакана 5, поршня 6, упора 4, возвратной пружины 10, пружины клапана 12, крышки 8, манжеты 7 и уплотнительных колец 1 и 3. Работает на сжатом воздухе.

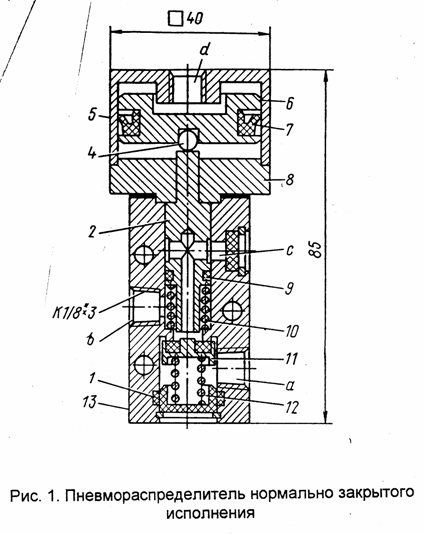

При работе пневмораспределителя по схеме нормально закрытого исполнителя (рис.1) сжатый воздух подводится к отверстию "а". При отсутствии давления управления клапан 11 прижат к седлу в корпусе 13 усилием пружины 12 и давлением сжатого воздуха, перекрывая проход воздуха к отверстию "b". В это время отверстие "b" соединено с атмосферой через канал в толкателе 2 и отверстие "с". При подаче давления управления к отверстию "d" поршень 6 перемещается вниз и воздействует через упор 4 на толкатель 2. Последний прижимает своим торцом к резиновому вкладышу клапана 11, разобщая отверстия "b" и "с". При дальнейшем перемещении толкателя 2 клапан 11 отрывается от седла, открывая проход сжатому воздуху из отверстия "а" в отверстие "b".

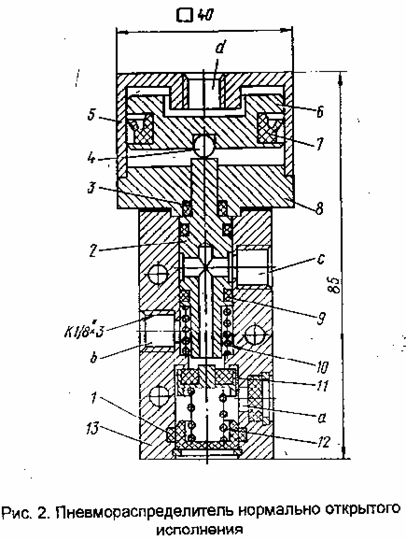

При работе пневмораспределителя по схеме нормально открытого исполнения (рис.2) сжатый воздух подводится к отверстию "с" и при отсутствии давления управления через канал в толкателе свободно проходит к отверстию "b". Атмосфера - отверстие "а" - изолирована от отверстий "b" и "с" клапаном 11, прижатым к седлу усилием пружины 12.

При подаче давления управления толкатель 2 своим торцом прижимается к резиновому вкладышу клапана 11, перекрывая проход сжатого воздуха из отверстия "с" к отверстию "b". При дальнейшем перемещении толкателя клапан отрывается от седла, сообщая между собой отверстия "b" и "а".
