Описание к ИЛ № 53-145-00

Предназначен для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Работает на сжатом воздухе, очищенном не грубее 10-го класса загрязненности, и содержащем распыленное масло вязкостью от 10 до 35 мм ²/ (сСm) при температуре 50 ⁰С с концентрацией из расчета 2 ... 4 капли на 1 м ³ воздуха.

Устройство и принцип работы.

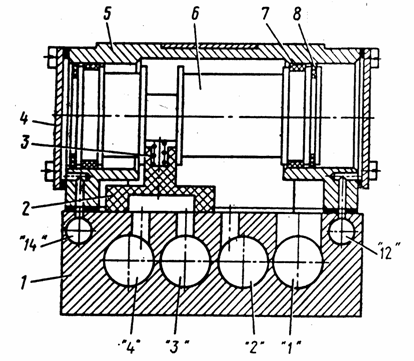

Пневмораспределитель с двухсторонним пневматическим управлением состоит (см. рисунок) из корпуса 5, поршня 6, золотника 2, основания 1, пружины 3 и крышек 4. На поршне установлены уплотнительные кольца 8 и кольца из износостойкого материала 7.

Поршень вместе с плоским золотником может занимать одно из двух крайних положений. Перемещение золотника из одного крайнего положения в другое осуществляется давлением сжатого воздуха, подводимым поочередно под торцы поршня через отверстия "12" и "14" в основании.

В положении золотника 2, изображенного на рисунке, выходной канал "2" сообщается с каналом питания "1", а выходной канал "4" через выточку в золотнике сообщается с атмосферным каналом "3". В другом положении золотника выходной канал "2", в свою очередь, соединяется с атмосферным каналом "3", а выходной канал "4" - с каналом питания "1".

Пневмораспределитель устанавливается на обратную плоскость с горизонтальным расположением продольной оси распределителя и крепится четырьмя винтами.
