Номер 53-130-00 |
||||||
|
Наименование проекта Датчик-реле температуры ТРЭ-201. |
||||||
|
Назначение Защита фреономаслостойких электродвигателей, герметичных бессальниковых компрессоров от перегарева. |
||||||
|
Рекомендуемая область применения Эксплуатация в невзрывоопасных помещениях и в помещениях со взрывоопасными зонами классов взрывоопасности В-1а; В-1б; В-1г; В-11а. |
||||||
|

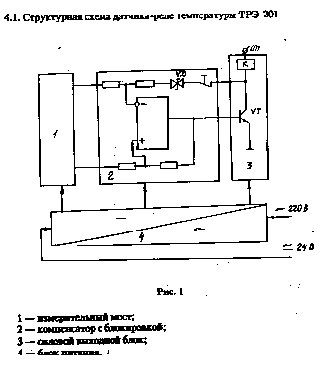

Описание Описание к ИЛ № 53-130-00 Устройство прибора (см. рис. 1). 1.Измерительный мост. 2.Компенсатор с блокировкой. 3.Силовой выходной блок. 4.Блок питания. Работа датчика основана на преобразовании сопротивления в напряжение. При увеличении входного напряжения до порога срабатывания триггера закрывается транзисторvd. Устройство становится на самоблокировку и не реагирует на дальнейшее изменение температуры. После устранения причины перегрева и остывания двигателя компрессора перевод в рабочее состояние производится кратковременным нажатием на кнопку блокировки. Прибор содержит мостовую схему в смежные плечи которой включены датчик и задатчик, представляющий резистивный делительr2 - r4(см. рис. 2). Выход моста подключен ко входу 3 и через резисторr5 ко входу 2. Ко входу 2 подключены также элементы цепи блокировкиr6,vd1.При перегреве электродвигателя транзисторvtзакрывается. Питание датчика-реле осуществляется от датчика Т, выпрямительного мостаvd4, сглаживающего конденсатора С2. Питание от сети 220В и 24В постоянного и переменного тока. Степень защиты корпусаip65.
Улучшает качество технического процесса.
|
||||||
Актуально в России и в мире Вытяжка для педикюра - напольная вытяжка для педикюра beautyway-s.ru. | ||||||
|
Преимущества перед известными аналогами Аналоги не известны |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||
|
Технико-экономический эффект Улучшение качества технологического процесса. |
||||||
|
Возможность передачи за рубеж За рубеж не передаётся |
||||||
|
Дата поступления материала 10.05.2000 |
