Описание к ИЛ № 53-128-00

Конструктивно прибор выполнен в пластмассовом корпусе, состоящем из основания, панели и крышки с резиновым уплотнителем. Все элементы установлены на одной плите, которая крепится к панели. На панели крепятся резисторы установки регулируемой температуры и зоны возврата. Весь блок в сборе крепится к основанию.

Подключение внешних цепей производится через три резиновые втулки к клемнику, укрепленному на плате.

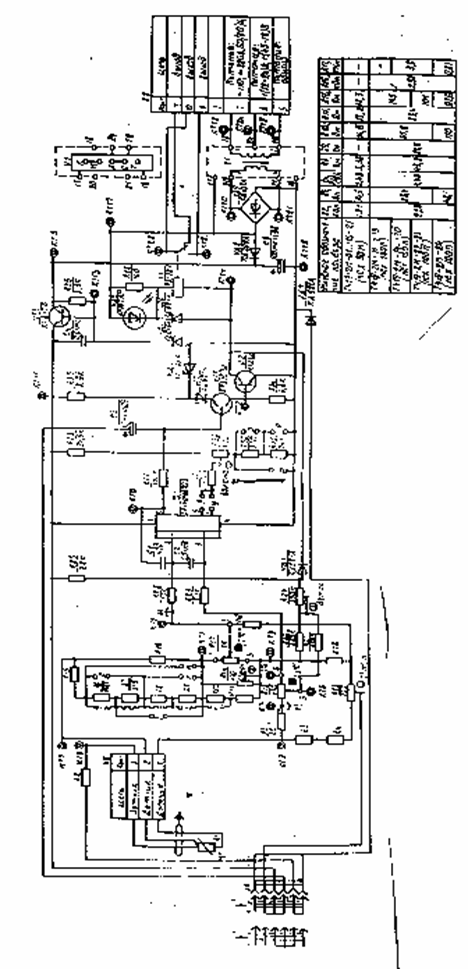

В основу работы прибора положен мостовой метод измерения сопротивления термопреобразователя (датчика) (см. рис.).

Сигнал с измерительного моста, содержащего задатчик регулируемой температуры и датчик, подается на вход компаратора, образованного операционным усилителем и двухкаскадным транзисторным ключом, коллекторной нагрузкой которого являются последовательно включенные обмотка электромагнитного реле и светодиод индикации выходной команды прибора.

Релейный режим работы компаратора создается за счет общей положительной обратной связи по постоянному току с выхода транзисторного ключа на вход операционного усилителя, где напряжения обратной связи суммируются последовательно с сигналом разбаланса измерительного моста. Глубина этой обратной связи регулируется и определяет величину зоны возврата.

Питание радиоэлементов в схеме прибора осуществляется или от сети через трансформатор, выпрямительный мост, емкостный сглаживающий фильтр и стабилизатор, или от источника постоянного тока через преобразователь (в зависимости от исполнения прибора).

Преобразователь выполнен по принципу автогенератора, использующего энергию обратного импульса для питания нагрузки. Он относится к однотактным импульсным преобразователям. Автогенератор и выходной выпрямитель преобразователя охвачены контуром обратной связи, обеспечивающей стабилизацию выходного напряжения.

Прибор устойчиво функционирует в условиях воздействия сильных сетевых и электромагнитных помех.

Степень защиты корпуса - 1Р44.

Улучшает качество технологического процесса.
