Описание к ИЛ № 53-127-00

Предназначена для экспериментальной оценки электрической активности материалов при сухом трении в диапазоне нагрузок от 10Н до 100Н и линейных скоростей 0,5 м/с до 3 м/с.

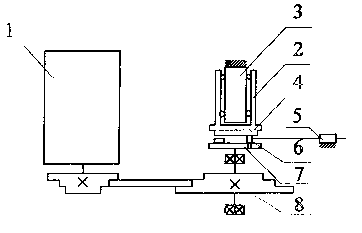

Установка содержит двигатель 1, нагружающий цилиндр 2, направляющий цилиндр 3, плоский образец 4, ползун 5, подвижный образец 6, диск 7, ременную передачу 8.

Способ осуществляется следующим образом.

Плоский образец 4 и подвижный образец 6 изготавливаются из исследуемых материалов. Установка обеспечивает воспроизведение скоростей, которые определяются положением ремня на шкивах ременной передачи 8 и расположением образца 6 в установочных отверстиях диска 7, содержащего отверстия на различных расстояниях от оси. Подвижный образец 6 конструктивно выполнен в виде монолитного элемента, представляющего из себя объединенные в одной конструкции палец и шатун, перемещающийся в ползуне 5.

Приложение нагрузки, осуществляется нагружающим цилиндром 2, масса которого наращивается дискретно установкой на него аттестованных грузов. В основании цилиндра 2, расположен плоский образец 4. Зазор, между истирающимися образцами выбирается вертикальным перемещением нагружающего цилиндра 2 по направляющему цилиндру 3.

Электрические проводники крепятся к образцам 4 и 6 пайкой или сваркой, причем к образцу 6 электрические провода прикрепляются на шатуне на расстоянии не менее 40 мм и не менее 50 мм от пальцевой части.

К электрическим проводникам присоединяется измерительная аппаратура, например, для измерения напряжения и тока. По показаниям которой оценивают интенсивность массопотерь при выбранных условиях эксплуатации.
