Номер

53-112-00

Наименование проекта

Устройство фазовой защиты электродвигателей ФУЗ-2.

Назначение

Защита 3-х фазных электродвигателей мощностью до 200 кВт

Рекомендуемая область применения

Щиты управления электродвигателем

Описание

Описание к ИЛ № 53-112-00

ФУЗ предназначен для установки внутри щита управления электродвигателем.

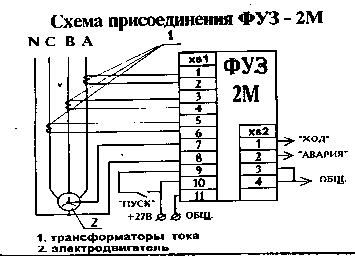

В качестве датчиков тока предусмотрено использование трансформаторов тока, которые в комплект поставки не входят.

Выходная цепь рассчитана на работу с магнитным пускателем от 0 до 4 величины с катушками включения на напряжение 220 В, 50 Гц.

Принцип работы ФУЗ основан на сравнении напряжений, поступающих от трансформаторов тока с заданным напряжением. Если поступивший сигнал превышает заданное напряжение, устройство обесточивает цепь питания магнитного пускателя. То же происходит при обрыве фазного провода. Диапазон регулирования соотношенияiпор/iраб от 1 до 8.

Время срабатывания защиты находится в обратно пропорциональной зависимости от величины:iпор/iраб.

При недопустимой асимметрии фазных напряжений устройство отключает электродвигатель в случае напряжения 20±2В между корпусом двигателя и средней точкой его обмоток...

устройство обеспечивает отключение электродвигателя при следующих аварийных ситуациях: превышение установленного тока потребления на заданную величину (задается потребителем); обрыва фазного провода асимметрии фазных напряжений.
