Описание к ИЛn61-002-00

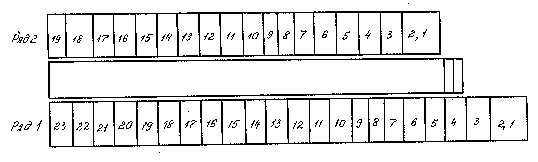

Линия представляет собой двухрядную компоновку ванн (см.схему) с общим помостом. Согласно схеме компоновки линии А140 первый ряд ванн предназначен для проведения технологических операций химического меднения с гальваническим меднением (затяжкой):

1,2 - выгрузка, загрузка;

3- сушка;

4, 14, 22 - струйная промывка;

5, 9, 17 - улавливание;

6, 7 - гальваническое меднение (затяжка);

8, 19, 20 - активирование;

10, 11, 12 - химическое меднение;

13 -промывка в дистиллированной воде;

15- обработка в ускорителе;

16- электрополировка;

18 активирование в совмещенном растворе;

21- подтравливание;

23- обезжиривание.

Согласно схеме компоновки линии А140 второй ряд ванн предназначен для проведения технологических операций гальванического меднения с нанесением сплава олово-свинец;

1,2- выгрузка, загрузка;

3 - сушка;

4 -травление меди с подвесок;

5, 10, 18 - струйная промывка;

6, 11 - улавливание;

7,8 - осаждение сплава олово-свинец;

9,16 - активирование;

12, 13, 14, 15 - гальваническое меднение;

17-подтравливание;

19 -обезжиривание.

Перемещение подвески с кассетами осуществляется автооператорами, позиционирование которых происходит за счет применения бесконтактных датчиков программируемого устройства согласно циклограмме. На поперечной раме установлен механизм покачивания, производящий прямолинейные колебания кассет с заготовками печатных плат в процессе обработки с заданной амплитудой и частотой.

Система фильтрации служит для фильтрации растворов в ваннах химического и гальванического меднения, электрополировки, а также для перекачки растворов из ванн улавливания с целью поддержания рабочих уровней растворов в ваннах.

Основание линии представляет собой сварную конструкцию на регулируемых опорах. Помост основания имеет съемные крышки для удобства обслуживания сливных коллекторов линии.

Для удаления вредных испарений линия оборудована бортотсосами, свободно навешиваемыми на стенки ванн.

Система управления предназначена для управления линией в режимах"Автомат","Цикл","Полуавтомат","Ручной".

В режиме управления"Автомат"выполняются следующие операции:

- автоматическое управление автооператорами линии в соответствии

с заданной циклограммой;

-синхронизация опускания или подъема подвесок;

-контроль правильного исполнения команд управления;

-индикация положений автооператоров и грузозахватов.

В режиме управления"Цикл"производятся операции режима управления"Автомат", но после завершения выполнения циклограммы система переходит в режим ожидания повторного запуска.

В режиме управления"Полуавтомат"осуществляются следующие функции:

автоматическое исполнение команд управления автооператорами и

грузозахватами;

-автоматическое управление душирующими устройствами;

- синхронизация опускания или подъема подвесок;

- контроль правильного исполнения команд управления;

- индикация положений автооператоров и грузозахватов.

В режиме управления"Ручной"выполняются такие операции:

-управление автооператорами с пультов ручного управления;

- индикация положений автооператоров, грузозахватов и наличие подвесок на позициях.
