При производстве сварочных работ в воздух выделяются тепло, пыль и газы. Во время сварки электродами, в зависимости от состава, количество пыли, окиси марганца, двуокиси кремния, окиси железа, а также фтористых соединений рассчитывается на 1 кг сжигаемых или расходуемых электродов. Огромный расход электродов требуется на сварку деталей крупных размеров с большой толщиной. Сварочная пыль и газы под действием тепловых струй и нагретого металла поднимаются вверх, загрязняя атмосферу помещений.

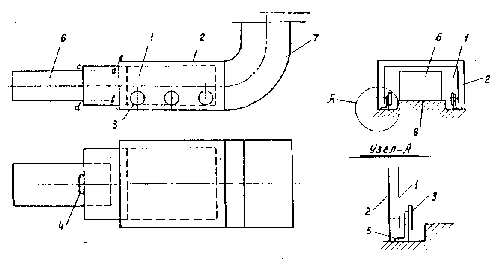

С целью локализации значительного количества выделяющейся вредной пыли предложен подвижный местный отсос телескопического соединения (см. рисунок). Подвижная и неподвижная его части имеют прямоугольное всасывающее отверстие размером 3,0х1,7х0,7 м. Каркас отсоса изготавливается из уголка 50х50 мм с обшивкой его тонкой листовой сталью. Передвижение подвижной части 1 отсоса осуществляется с помощью колес 3, которые катятся по направляющей 5.Неподвижная часть отсоса 2 устанавливается на основание 8, выполненное из листовой стали толщиной 5-10 мм. Направляющая 5 располагается несколько ниже поверхности, на которой размещается деталь для производства сварки.

Действие отсоса заключается в следующем. Деталь 6 для сварки устанавливается на рабочее основание 8 таким образом, чтобы вертикальные и горизонтальные швы ab попали в зону действия всасывающего факела. В случае, когда необходимо проварить такие швы в плоскости cd, следует за ручку 4 приблизить плоскость всасывания ef к плоскости свариваемых швов и т.д. После окончания сварочных работ данной детали она как бы полностью накрывается подвижным отсосом. Затем местный подвижный отсос устанавливается в первоначальное положение, деталь краном отправляется на механическую обработку.

Подвижные местные отсосы с полезной поверхностью вентиляции в 5 м ² и более могут применяться для покраски различного рода деталей и предметов.
