Одним из наиболее эффективных средств пылеулавливания являются мокрые пылеуловители. В них осаждение пыли происходит вследствие ее утяжеления при контакте твердых частиц с водяной пленкой или каплями воды. Чем меньше размеры капель, тем более тонкую пыль способны осаждать мокрым способом. Однако мелкие водяные капли трудно выделить из воздушного потока, поэтому мокрые способы очистки с использованием капель типа водяного тумана распространения не получили. Мелкую пыль и водяной туман, прежде всего необходимо укрупнить, скоагулировать. Для этой цели можно применить акустические колебания, создаваемые звуковыми излучателями. Известны два типа звуковых излучателей: динамические (вращающиеся) и статические (свистковые). Для мокрой пылеочистки тонкодисперсной пыли акустическим методом необходимо: распылить воду, смочить пылинки и скоагулировать их, скоагулированные агрегаты пылинок осадить. Известные излучатели звука выполняют только одну операцию - коагуляцию аэрозолей, притом не совсем успешно, т.к. в промышленности до сих пор практически нигде не работают установки по очистке таким способом.

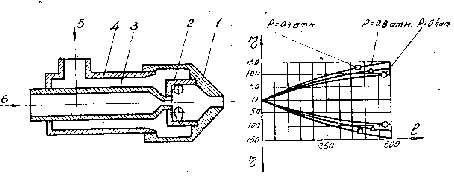

Разработан газоструйный излучатель звуковых колебаний вихревого типа с подводом жидкости для распыления ее звуковом поле. Звуковые колебания генерируются в нем вращающейся вихревой спиралью, создающей в центре камеры разрежение, периодически нарушаемое обратным прорывом газа. При этом на выходе излучателя образуются пульсирующие вращающиеся кольца смеси газа с водяным туманом в отличие от известного вихревого излучателя, у которого на выходе образуется только наклонно пульсирующая струя газа. Излучатель звука имеет выходное сопло 1 (рис. 1а) диаметром 8 мм на выходе, камеру энергоносителя (пар или сжатый воздух), трубку 3 с соплом на входе в камеру цилиндрическую для распыления жидкости диаметром 1 мм, трубу 4 для подвода сжатого воздуха. Излучатель потреблял сжатого воздуха 33,9 м ³/час при давлении 1 ати, распыляемой воды - 19,5 л/час при давлении ее 0,5-1 ати. Известно, что для осуществления коагуляции параметры должны быть в пределах: частота 2-7 кГц, уровень зукового давления 140-160 дБ. Следовательно, предлагаемый излучатель создает необходимые для процесса коагуляции условия. Размеры и форма звукового поля газоструйного излучателя вихревого типа приведены на рис. 1б. Учитывая небольшие габариты самого излучателя, размеры звукового поля можно признать приемлемыми для практического использования.
