Технологический узел течки концентратора является одним из основных источников выделения вредностей в выпускном цехе. По условиям технологического процесса из концентратора к вакуум-фильтру подается по течке водная дисперсия каучука, содержащая около 10% каучуковой крошки. Этот процесс сопровождается обильным выделением паров воды, а также изопрена, изопентана, толуола, обладающих токсическими свойствами. Поступление этих вредностей в воздух цеха носит неравномерный характер.

Для удаления вредностей, выделяющихся с поверхности течки концентратора (2,3х0,9 м) и частично с поверхности барабана вакуум-фильтра (0,5х4,9 м), над течкой на высоте h_ср=1,1 м установлен зонт, спектр всасывания которого характеризуется наличием застойных зон и неравномерностью всасывания вредностей рабочим сечением зонта (рис. 1). Применение зонта в качестве местного отсоса на данном участке является нерациональным решением, т.к. улавливание ненаправленных вредностей происходит лишь за счет силы всасывания. Однако в случае применения зонтов необходимый эффект всасывания наблюдается только на небольшом расстоянии от вытяжных отверстий и должен дополняться действием сопутствующих факторов - конвективными потоками восходящих нагретых газов, совпадающих по направлению с факелом всасывания, воздушными потоками от движущихся частей технологического оборудования, т.к. в противном случае скорость сдувания превышает осевую скорость ненаправленного потока. Неравномерный характер выделения токсических газов, который выражается в чередовании высоких и низких концентраций и оказывает более опасное воздействие на организм по сравнению с постоянными концентрациями, делает необходимым выбор более рациональных и эффективных средств борьбы с загрязнением цеховой атмосферы.

Для улучшения эффективности воздухоудаления предложены две конструкции местного отсоса из панелей равномерного всасывания, выбор которых диктуется возможностью их изготовления в заводских условиях. Отсос первой конструкции состоит из двух односторонних нестандартных панелей равномерного всасывания и двусторонней панели 3П9. Сбор и удаление загрязненного воздуха производится через сборный коллектор. Для регулирования скорости всасывания воздуха на всех опусках к панелям устанавливаются дроссель-клапаны типа Р114. В случае невозможности изготовления отсоса из нестандартных панелей рекомендуется установка из 6 панелей 1П7,5 при двухрядном расположении панелей и панели 3П9 (рис. 2б). Наклон всасывающего сечения панелей под углом 30° к рабочей поверхности течки концентратора и расположение местного отсоса в среднем на высоте 0,3 м от поверхности испарения, а также наличие в сечении решетки, дробящей поток воздуха, обеспечивают равномерность спектра всасывания и эффективность воздухоудаления.

Конструктивные размеры панелей удовлетворяют условию наблюдения над прохождением технологического процесса и выполнения различных операций: внешний край местного отсоса приподнят в среднем на высоту 1,3 м, что увеличивает зону действия аппаратчика при наблюдении над процессом подачи водной дисперсии каучука.

Спектр всасывания зонта над течкой концентратора

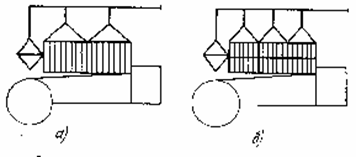

Рис. 2. Местный отсос для узла течки концентратора: а) из односторонних панелей равномерного всасывания и панели 3П9; б) из панелей 1П7,5 и панели 3П9
