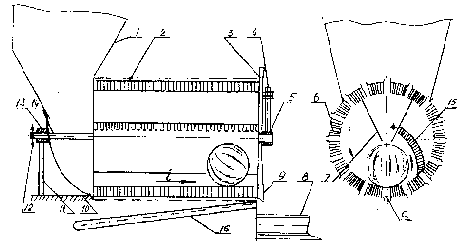

Установка состоит из бункера-питателя 1 (см. рисунок), который представляет собой сварную конструкцию из листовой стали. Бункер сопрягается с очистным барабаном 2, выполненным в виде цилиндра и имеющим во внутренней полости щеточную поверхность из нержавеющей проволоки. Задняя часть барабана опирается на стойку 3 и имеет регулировочный винт 4, с помощью которого изменяется уклон « i» барабана. На стойке закреплен подшипник 5, в котором установлен опорный валик части барабана. Металлические щетки 6 состоят из отдельный секций секций, между которыми имеется проход «а» для выхода из барабана очищенной коры. Опорами барабана являются секторы 7, к которым приварены опорные валы. У задней части барабана смонтирован транспортер 8 очищенных плодов. Выходу плодов из барабана способствует направляющая лопасть 9. Все узлы и механизмы смонтированы на опорной раме 10. Передняя часть барабана опирается на стойку 11 через подшипник 13 и передний приводной вал 14. Привод осуществляется от электродвигателя через цепную передачу и звездочку 12. Во внутренней полости барабана к секторам закреплена неподвижная щетка 15, имеющая криволинейную поверхность. Под барабаном установлен транспортер для отгрузки очищенной коры.

Установка работает следующим образом. Бункер-питатель направляет плоды во внутреннюю полость очистного барабана. При вращении барабана щетки воздействуют на кору и при проскальзывании щеток относительно плода очищают слой за слоем кору. Плод при этом проворачивается, и его поверхность равномерно очищается от коры. Уклон барабана « i» обеспечивает перемещение плода от начала барабана к его концу. Равномерная качественная очистка производится не только щетками внутренней полости барабана, но и неподвижной щеткой. Очищенная кора поступает в проход «а», затем на транспортер отгрузки очищенной коры и направляется для потребления на корм скоту. Скорость перемещения плодов вдоль оси барабана регулируется уклоном, а качество очистки - скоростью вращения барабана.
