Известен узел примыкания гидроизоляционных слоев к дефор­мационным швам, в котором металлический компенсатор пристрелен дюбелями к верхней поверхности железобетонных плит покрытий. По компенсатору укладывается теплоизоляционный слой, выкружка, насухо слой рубероида посыпкой вниз, два слоя стекломатериалов, а затем основной водоизоляционный ковер.

Недостатками этого узла примыкания являются: недостаточно надежное закрепление металлического компенсатора с помощью дюбелей, возможное откалывание кромок железобетонных плит, необходимость устройства доборных элементов из утеплителя, малый радиус закругления компенсатора. Под воздействием систе­матических деформационных, механических нагрузок, вызываемых хождением обслуживающего персонала и рабочими при очистке кры­ши от снега, пыли и мусора,металлический компенсатор отделяет­ся от железобетонных плит, сжимается от воздействующих нагру­зок, что вызывает просадку водоизоляционного ковра, его смятие и разрыв, а, следовательно, и проникновение воды в слои кровли.

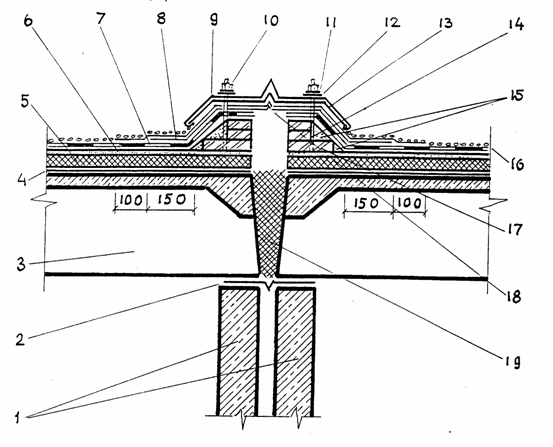

На рисунке показан узел примыкания гидроизоляционных сло­ев к деформационным швам со значительной толщиной теплоизоляци­онного слоя.

Сверху несущих конструкций1уложен компенсатор 2. По пли­там покрытий 3 выполнены пароизоляционный слой 4, теплоизоля­ционный слой 5, выравнивающая стяжка 6.

После очистки основания выравнивающей стяжки укладывают с двух сторон от деформационного шва две кирпичные стеночки 17 шириной 250 мм и высотой 80 мм на цементном растворе мар­ки 50 с одновременной установкой оцинкованных анкерных бол­тов 14 0 10 мм из стали классаa-iс отогнутыми концами. Уста­навливают их через 600 мм напротив друг друга, причем, отог­нутую часть болтов заводят под низ кирпичей в слой цементногораствора. Длина болтов от 250 до 350 мм в зависимости от вы­соты кирпичных стеночек. Затем эти стеночки выкладывают шири­ной по 120 мм на высоту 150-250 мм (высота кирпичных стеночек должна быть выше выравнивающей стяжки на величину не менее 150 мм). С внешней стороны кирпичных стеночек выполняют бор­тики 15 из цементного раствора марки 50 под углом 45°. Затем деформационный шов заполняют мягкими минераловатными плитами 19 на битумном связующем. После затвердения раствора в борти­ках производят наклейку дополнительных 8 и основных 7 гидро­изоляционных слоев с приклейкой их к верхней поверхности кирпич­ных стеночек. Причем дополнительные слои наклеивают без раз­рыва с устройством гибкого компенсатора 18 над деформационным швом. Выполняют защитный слой 16 кровли из мелкого гравия. Сверху на анкерные болты надевают оцинкованные выгнутые метал­лические костыли 13 сечением 40х4 мм с отверстиями на концах, металлический компенсатор 9 из оцинкованной стали, закрепляя его за установленные костыли, прокладки 12, шайбы11и закру­чивают гайки 10.

Устройство кирпичных стеночек позволяет качественно нак­леить гидроизоляционные слои над деформационными швами и прочно закрепить металлический компенсатор, что значительно (не менее чем в 2 раза) повышает срок службы рулонных кровель.

Узел примыкания гидроизоляционных слоев к деформационным швам
