Известен узел примыкания гидроизоляционных слоев к вентиляционным трубам, в котором основные и дополнительные гидроизоляционные слои закрепляются пристрелкой дюбелями к переходному бортику из бетона класса В7,5 высотой 150 мм.

Недостатком этого узла примыкания является непрочное закрепление гидроизоляционных слоев к переходному бортику.

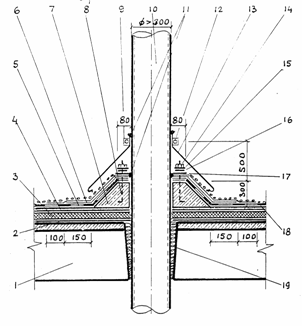

На рисунке показан узел примыкания гидроизоляционных слоев к вентиляционным трубам большого (более 300 мм) диа­метра.

По плитам покрытий i выполнены пароизоляционный слой 2, теплоизоляционный слой 3, выравнивающая стяжка 4.

Пространство между вентиляционной трубой 10 и краями отверстия в покрытии заделывают паклей 19, пропитанной горя­чим битумом. Затем на выравнивающей стяжке 4 устраивают пере­ходный бортик 7 из легкого бетона класса В7,5 высотой 300 мм с уклоном 45°, с оставлением зазора толщиной 30 мм между бортиком и трубой. В процессе устройства бортика в него уста­навливают по окружности через 300 мм анкерные болты 8 10 мм из стали классаa-iи длиной 400 мм с отогнутой нижней частью. После схватывания бетона убирают опалубку, образующую зазор вокруг вентиляционной трубы 10. Наклеивают основные 5 и до­полнительные 6 гидроизоляционные слои с заведением их на переходный бортик до вентиляционной трубы. Затем выполняют защитный слой 18 из гравия мелкой фракции. На анкерные болты надевают металлическое прижимное кольцо 17 шириной 40 мм и толщиной 4 мм, в результате металлическое кольцо прижимает гидроизоляционные слои к переходному бортику. Место примыкания гидроизоляционного ковра промазывают герметизирующей масти­кой ii УМС-50. После этого устанавливают защитный фартук 13 из оцинкованной стали толщиной 0,8 мм и прижимают его зажим­ным хомутом 9 из полосы сечением 40х2 мм, который стягивается болтом 12 10 мм из стали классаa-iи гайкой. Все металли­ческие детали предварительно покрывают антикоррозионным сос­тавом. Место примыкания фартука к трубе тщательно заделывают герметизирующей мастикой ii УМС-50.

Устройство прижимного металлического кольца позволяет улучшить работу гидроизоляционных слоев в месте примыкания их к вентиляционным трубам. Плотное прижатие гидроизоляционных слоев к переходному бортику с помощью прижимного кольца поз­воляет надежно удерживать их в проектном положении, что зна­чительно (не менее чем в 2 раза) повышает срок службы рулон­ных кровель.
