Известен узел крепления защитного фартука и водоизоляционного ковра к парапетным стенам, в котором защитный фартук и водоизоляционный ковер закреплены к парапетным стенам с помощь пристрелки дюбелями с шагом 600 мм.

Недостатком этого узла является ненадежное их закрепление к парапетным стенам путем пристрелки дюбелями. Под воздействи­ем систематических динамических нагрузок, вызываемых частыми порывами ветра, крепление ослабевает и через непродолжитель­ное время защитный фартук отстает от парапетной стены, откры­вая доступ воды в слои кровли.

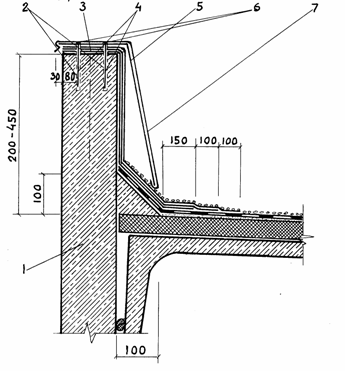

На рисунке показан узел крепления защитного фартука и водоизоляционного ковра к панельным парапетным стенам.

После наклейки водоизоляционного ковра 3 на парапетной стене размечают расположение шпуров (по два в ряду через 600 мм). С помощью электроинструмента просверливают шпуры 2 10 мм и глубиной 100 мм. Производят продувку шпуров сжатым воздухом, затем в шпуры устанавливают на эпоксидной смоле ме­таллические болты 4 10 мм из стали классаa-iи длиной 100 мм с таким расчетом, чтобы верх болтов был на 20 мм выше водоизоляционного ковра. На каждые два болта надевают кровельные костыли 5, изготовленные из полосы сечением 40х4 мм. На болты накручивают гайки 6 и прижимают костыли к водоизоляционному ковру и парапетной стене i. По установленным костылям закрепляют защитный фартук 7, изготовленный из оцинкованной стали. Все металлические детали предварительно покрывают антикоррозионным составом.

Установка металлических болтов на эпоксидной смоле позво­ляет прочно и надежно удерживать защитный фартук и водоизоляционный ковер в проектном положении, что позволит значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Узел крепления защитного фартука и водоизоляционного ковра к панельным парапетным стенам
