Инновации бизнесу. Определение прочности меди М-ЭЛП, полученной в печи электронно-лучевого переплава

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

50-064-00

Наименование проекта

Определение прочности меди М-ЭЛП, полученной в печи электронно-лучевого переплава

Назначение

Повышение конкурентоспособности свойств заготовок

Рекомендуемая область применения

Металлургические и машиностроительные производства

Описание

Имеющаяся у гильз кристаллизатора стабильность в эксплуатации определяется прочностью материала гильзы. Это имеет основное значение особенно для сортовых кристаллизаторов МНЛЗ, в которых используются тонко-стенные гильзы.

В качестве общего правила существует требование высокой механической прочности и соответствующей твердости на рабочей поверхности гильзы кристаллизатора.

В связи с изменением метода получения заготовки для гильз была поставлена задача определить предел прочности на растяжение образцов из меди М-ЭЛП при рабочих температурах и сравнить значения с прокатанной медьюmip.

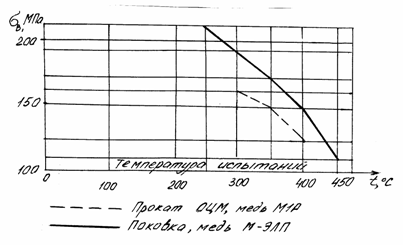

Испытания разрывных образцов проводились на машине ИМ-12А при температурах 250°С, 300°С, 350°С, 400°С, 450°С. Результаты испытаний предоставлены в таблице и на рисунке.

Таблица

Температура испытаний	Образец	s_в(МПа)
250	П - ЭЛЛ 210,7
300	П 151,9 ЭЛПi9i,1
350	П 147 ЭЛП 171,5
400	П 122,5 ЭЛП 147
450	П - ЭЛП 107

По результатам экспериментальных данных видно, что падение прочности с повышением температуры происходит плавно. Медь марки М-ЭЛП по сравнению с медьюmipимеет лучшие прочностные свойства.
