Выполнение узла примыкания гидроизоляционных слоев рулонной кровли к вентиляционным блокам на строительстве зданий обеспечивает его надежную работу.

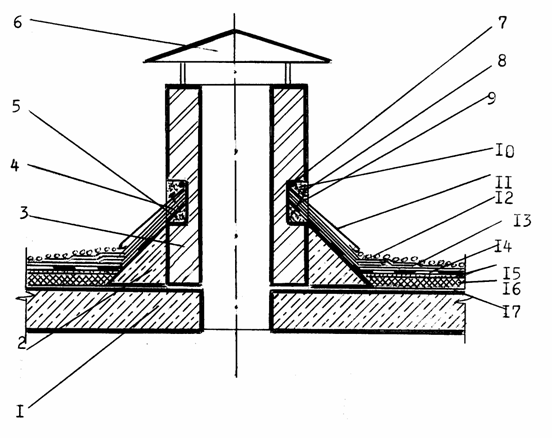

Выполнение данного узла примыкания (см. рисунок) осуществляется следующим образом.

В вентиляционном блоке 3 выполняется паз 4 (шириной 80 мм в бетонных и 120 мм в кирпичных блоках) высотой 150 мм на высоте 300 мм от верха выравнивающей стяжки 15. Устанавливается защитный зонт 6. По плитам покрытий 1 устраиваются паро- 17 и теплоизоляционный 16 слои рулонной кровли, а также выравнивающая стяжка 15. На выравнивающей стяжке у вентиляционного блока выполняется набетонка 2 из легкого бетона высотой до низа паза и с уклоном под углом 45 ⁰. В пазе тоже под углом 45 ⁰ выполняется отмазка 5 из цементного раствора марки 100. Наклеиваются основные 14 и дополнительные 13 гидроизоляционные слои рулонной кровли, в том числе и по наклонной части набетонки и отмазки. Затем устанавливается защитный фартук 11 из оцинкованной кровельной стали и пристреливается к блоку дюбелями 9 с металлическими шайбами 8. Верх защитного фартука заделывается герметизирующей мастикой 7. Зазор между защитным фартуком и верхней гранью паза заделывается цементным раствором 10 марки 100. Выполняется защитный слой 12 рулонной кровли из гравия.

Узел примыкания гидроизоляционных слоев рулонной кровли

к вентиляционным шахтам
