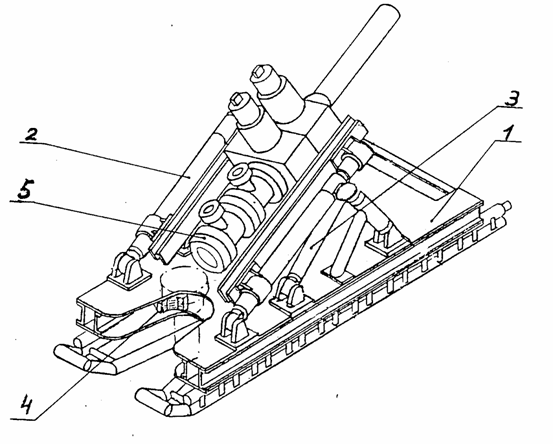

Устройство состоит (см. рисунок) из рамы 1, механизма подъема и наведения противовыбросового оборудования 2, механизма фиксации вертикального положения 3, узла захвата 4 и узла совмещения шпилечных отверстий 5.

Устройство в собранном виде с установленным и закрепленным на нем противовыбросовом оборудованием подводится к устью фонтанирующей скважины. Дальнейшие работы осуществляются дистанционно с пульта управления путем подачи рабочей жидкости в гидроцилиндры по трубопроводам обвязки с передвижной гидростанции. Без непосредственного ручного участия оперативного персонала осуществляются наиболее важные технологические операции:

- подвод устройства к скважине до упора;

- зажим обсадной трубы;

- подъем устройства в вертикальное положение;

- опускание комплекта противовыбросового оборудования на фланец колонны и ее прижим.

По их завершении вручную осуществляется совмещение шпилечных отверстий и крепление фланцевого соединения, а затем демонтируется узел подвески противовыбросового оборудования. После этой операции устройство опускается в транспортное положение и отводится от скважины.

Устройство для наведения противовыбросового оборудования

на устье фонтанирующей скважины
