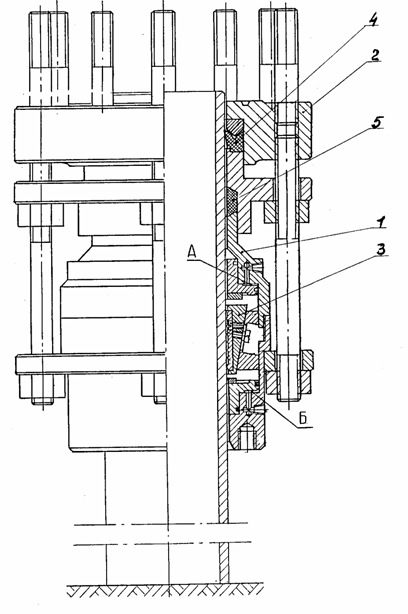

Устройство состоит (см. рисунок) из корпуса 1, колонного фланца 2, якорящего узла 3, основного 4 и дополнительного 5 уплотняющих узлов.

Порядок установки колонной головки следующий.

Колонная головка в сборе устанавливается на обсадную трубу фонтанирующей скважины в комплекте с противовыбросовым оборудованием. При этом резиновая манжета основного уплотнительного узла охватывает колонну и самоуплотняется под давлением фонтанирующей струи. Фиксация колонной головки на обсадной трубе осуществляется за счет зацепления сухарей с телом трубы при перемещении верхнего плунжера под воздействием подаваемой рабочей жидкости. С помощью стяжных винтов колонный фланец совместно с основным уплотнительным узлом прижимается к корпусу головки. При этом герметизатор дополнительного уплотнительного узла создает дополнительную герметизацию между трубой и головкой.

Съем колонной головки с обсадной трубы осуществляется следующим образом. После глушения аварийной скважины и снятия с головки противовыбросового оборудования путем подачи рабочей жидкости в цилиндр нижнего поршня осуществляется освобождение сухарей и их вывод из зацепления с телом трубы.

Головка колонная клиновая самоуплотняющаяся
