Номер

50-007-00

Наименование проекта

Приспособление для выбора шайб полуосевой шестерни дифференциала центральной передачи ведущего моста троллейбуса

Назначение

Для ускорения контрольных работ по сортировке деталей на размерные группы и подбора необходимых регулировочных шайб полуосевой шестерни дифференциала центральной передачи

Рекомендуемая область применения

Ремонт и эксплуатация троллейбусов

Описание

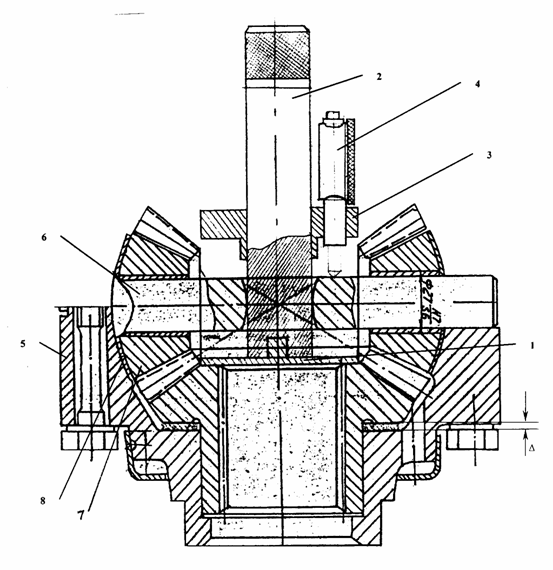

Для подбора шайб полуосевой шестерни дифференциала центральной передачи разработано и изготовлено приспособление (см. рисунок), состоящее из упорной пластины 1, в которую упирается рукоятка 2, на которой крепится втулка 3 с индикаторной головкой 4 (точность измерения индикатора - 0,01 мм).

Приспособление работает в следующем порядке.

В чашку сателлитов 5 укладывается полуосевая шестерня (без шайб) и крестовина 6 в сборе с сателлитами 7 и шайбами сателлитов 8. Приспособление опускается в отверстие крестовины;втулка упирается в торец крестовины и закрепляется на рукоятке, вместе с индикатором, рукоятка с втулкой и индикатором опускается вниз до соприкосновения упорной пластины с торцом полуосевой шестерни. Перемещая в вертикальном направлении полуосевую шестерню (через боковые отверстия в чашке сателлитов), по индикатору отсчитывают показание, на основании которого, согласно специальной таблицы, подбирают необходимой толщины шайбу полуоси. Эти шайбы сортируются на три размерные группы.

В целях ускорения процесса сортировки деталей дифференциала по размерным группам и было сконструировано контрольное приспособление.
