ИННОВАЦИИ БИЗНЕСУ

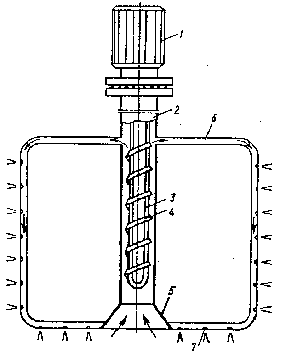

Перемешивающее устройство содержит привод вращения 1 (см. рисунок), соединенный с полым валом 2, внутри которого неподвижно установлен нагреватель 3. На наружной поверхности нагревателя 3 выполнено винтовое оребрение 4, а на нижнем конце вала 2 - отверстие 5. На валу 2 закреплена мешалка 6, выполненная из полых элементов. В вертикальных и нижних элементах мешалки 6 выполнены отверстия 7.

Перемешивающее устройство работает следующим образом. Вал 3 с мешалкой 6, погруженные в перемешиваемую жидкость, вращаются с помощью привода 1. Жидкость через входное отверстие 5 поступает в полость вала 2, нагревается с помощью нагревателя 3 и поступает в полые элементы мешалки 6. Вращение стенок вала 2 относительно нагревателя3 формирует винтовое движение жидкости в полости вала 2 по канавкам, образованным винтовым оребрением 4. Это обеспечивает более интенсивное движение жидкости вверх по валу 2 и улучшает теплоотдачу от нагревателя 3 к жидкости. Далее нагретая жидкость поступает в полые элементы 6 и под действием центробежных сил вытекает через отверстия 7.
