Описание к ИЛ № 42-032-00

Данная работа является результатом выполнения конструкторской разработки.

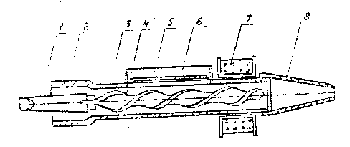

Устройство состоит из цилиндрического корпуса 3 с загрузочным лотком 6, обогревателем 7 и наконечником 8. В корпусе размещен шнек 4 с уширенными кромками витков, закрепленный в корпусном хвостовике 1, который соединен с электроприводом при помощи муфты 2. Загрузочный лоток состоит из боковых стенок и направленного по касательной к цилиндрическому корпусу днища, образующего щель загрузочного окна, через которую мастика затягивается внутрь корпуса. Днище лотка служит опорной плоскостью для упорной планки 5 с закрепленными на ней двумя крепежными винтами с барашковыми гайками.

Работа устройства заключается в следующем. В загрузочный лоток кладут кусок мастики весом до 1,0-1,5 кг, предварительно опудненной цементом или тальком, и включает электропривод. Шнек при вращении своими витками с уширенными кромками захватывает порцию мастики и проталкивает ее внутрь корпуса. По мере приближения мастики к упорной планке она, встречая на своем пути сопротивление, сползает в межвинтовое пространство, подогревается и продавливается к наконечнику очередными свежими порциями мастики.

Т-образное уширение на витках шнека обеспечивает надежный захват свежих порций мастики, исключая холостую пробуксовку шнека. Кусок мастики, заправленный

однажды под шнек и захватываемый его витками, перерабатывается полностью без посторонней помощи, т.е. без проталкивания его под шнек рукой.

Внедрение устройства позволило вдвое увеличить срок его службы, обеспечить надежность его работы при использовании любой мастики, имеющий различную температуру и пластичность, снизить себестоимость работ.

Устройство для герметизации стыков
