Номер 40-086-00 |
|
Наименование проекта Сигнализатор пламени |
|
Назначение Непрерывный автоматический контроль наличия пламени в камерах сгорания газотурбинных установок по ультрафиолетовому излучению. |
|
Рекомендуемая область применения Газовая, нефтеперерабатывающая, химическая, металлургическая, угольная и другие отрасли промышленности. |
|

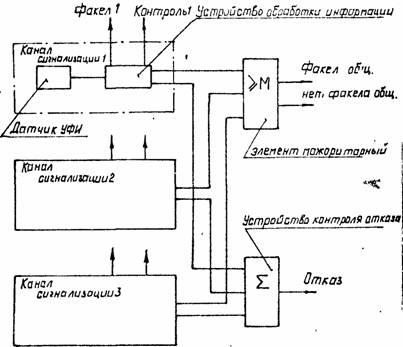

Описание СП-1 состоит из трех первичных преобразователей, трех световодов и вторичного прибора. Исполнение первичных преобразователей - взрывобезопасное. Световод представляет собой трубу из нержавеющей стали с полированными внутренними стенками. Вторичный прибор реализован в карточном варианте исполнения УТК-20 по ГОСТ 20504-81. Первичный преобразователь резьбовым соединением связан со световодом, который визируется на смотровое стекло камеры сгорания. Через линию связи первичный преобразователь подключается к вторичному прибору, который размешается в приборном шкафу или стойке. Функциональная схема сигнализатора пламени приведена на рисунке.
СП-1 содержит три канала сигнализации с выходом на мажоритарную схему и цепи контроля работоспособности. Сигнал датчика ультрафиолетового излучения через согласующий каскад и линию связи поступает на вход устройства обработки информации (УОИ). Выходные сигналы УОИ управляют цепями, вырабатывающими обобщенные (по схеме "два из трех") релейные и токовые сигналы наличия и отсутствия пламени и предупредительные токовые сигналы наличия пламени и чистоты, оптического тракта по каждому каналу. Канал контроля отказа обеспечивает сигнализацию уменьшения сопротивления изоляции, короткого замыкания или обрыва линий связи. Сигнализатор пламени может быть использован как самостоятельный прибор, так и в составе информационно-вычислительного комплекса. |
|
Преимущества перед известными аналогами Автоподстройка чувствительности в зависимости от интенсивности ультрафиолетового излучения, что повышает срок службы датчиков ультрафиолетового излучения. Повышенный срок службы, помехоустойчив, удобен в эксплуатации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Автоматизация производства |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 28.03.2000 |
