ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 40-083-00 |
|
Наименование проекта Копировальное устройство для обработки поршневых колец ДВС |
|
Назначение Осуществление перехода на прогрессивную технологию копирной обработки деталей дизелей. |
|
Рекомендуемая область применения Тяжелое и транспортное машиностроение автомобилестроение и тракторостроение, а также другие отрасли производящие двигатели внутреннего сгорания. |
|

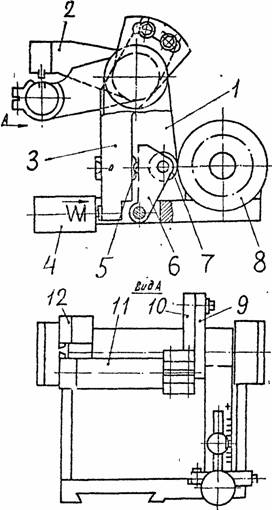

Описание Устройство содержит корпус 1 (см. рисунок), на котором установлены суппорт 2, приводной рычаг 3, промежуточный рычаг 6 и копир 8. Суппорт включает резцедержатель 12 для наружной обработки, борштангу 11 для внутренней обработки в соединительный фланец 10. Приводной рычаг имеет подвижную опору 5 с одной стороны и соединительный фпанец 9 с другой. Суппорт, установленный на одной оси с приводным рычагом, при настройке может поворачиваться относительно него на угол, необходимый для обеспечения минимального и максимального диаметров обработки. Промежуточный рычаг с роликом 7, установленный между копиром и приводным рычагом, предназначены для передачи движения от копира к рычагу.
Приводной рычаг с подвижной опорой и промежуточный рычаг составляют механизм для изменения масштаба копирования за счет изменения соотношения плеч рычагов при помощи перемещения подвижной опоры. Силовое замыкание приводного рычага на копир, кинематически связанный со шпинделем станка, осуществляется через промежуточный рычаг с роликом при помощи силового элемента 4. Копировальное устройство устанавливается на токарных станках моделей 1К62 или 163. Настройка копировального устройства на обработку заготовок поршневых колец другого типоразмера непродолжительна по времени. В случае необходимости изменение масштаба копирования осуществляется перемещением подвижной опоры относительно нулевой отметки на приводном рычаге. |
|
Преимущества перед известными аналогами Копировальное устройство имеет универсальную конструкцию и удобную компоновку. Устройство имеет повышенную жесткость системы, обусловливающую более высокое качество механической обработки, а также не требует сложной настройки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение качества изделий |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 28.03.2000 |
