Действие устройства основано пенообразующей спо­собности растворов ПАВ. Барботируя воздух через сточные воды и удаляя образующуюся пену, из сточной воды извле­кают ПАВ, адсорбированные ее пенных пленках.

Для увеличения эффективности очистки, вспенивание сточ­ной воды производится многократно, применена специальная насадка.

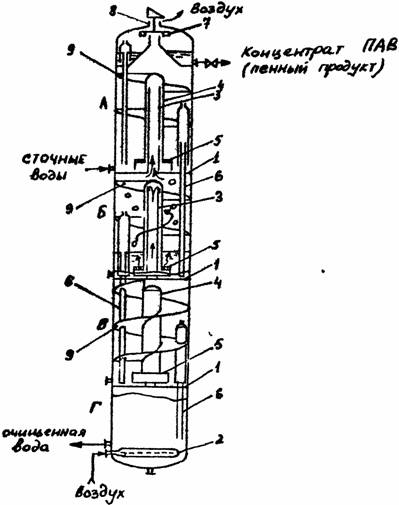

Устройство (см. рисунок) представляет собой вертикальную колонну, включающую четыре камеры вспенивания, А, Б, В, Г, образованные горизонтальными перегород­кам 1. Воздух подается в камеру Г через барботер 2 под давлением 0,05…0,15 МПа. Уровень жидкости со­ставляет 20…60% от высоты камеры. В центре перего­родки 1 установлена направляющая труба 3 для выхода пены из нижерасположенной камеры.

Труба образует совместно с коаксиальным ей перевернутым стаканом 4 гидрозатвор. Жидкость над перегородкой вспенивается воздухом, содержащимся в пене, поступившей из нижерасположенной ступени и выходящей через распределитель 5. Избыток жидкости по переливному патрубку 6 сливается в нижерасположенную ступень. Пена, выходящая из верхней ступени А, направ­ляется на крыльчатку 7 пеногаситепя и в виде жидкости, в которой ассимилированы ПАВ, отводится с установки. Очи­щенная вода отводится из камеры Г. Воздух выходит через отверстие 8. Подача сточной воды производится в одну из камер, например А.

Винтообразная насадка 9 интенсифицирует процессы концентрирования ПАВ в пене, направляя пену по винтовому ка­налу, образованному корпусом, стаканом и поверхностью на­садки.
