Номер

29-011-00

Наименование проекта

Линейная индукционная машина

Назначение

Для перекачки и дозирования жидких металлов в транспортных средствах

Рекомендуемая область применения

В качестве электромагнитного насоса и дозатора, а также в качестве асинхронного двигателя для электропривода разнообразных транспортных средств

Описание

Описание к ИЛ 29-011-00

Результат выполнения конструкторской разработки.

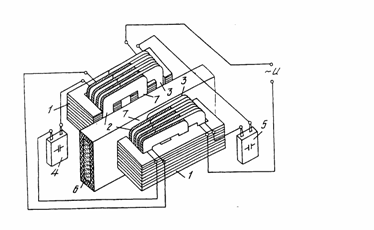

Линейная индукционная машина состоит из линейных разомкнутых магнитопроводов 1 с катушками 2 и 3. Катушки 2 соединены последовательно с конденсаторами 4, образуя замкнутый резонансный контур, а катушки 3 последовательно с конденсаторами 5 подключены к источнику однофазного напряжения. Между магнитопроводами расположено электропроводное рабочее тело 6, отделенное от них воздушными зазорами 7.

Катушки 2 и 3 включены на однофазное напряжение, образуя, резонанс в индуктивно связанных контурах, что позволяет получить сдвиг фаз токов в разных катушках обмотки и создать бегущее магнитное поле.

Преимущества перед известными аналогами

Использование двух резонансных контуров в линейной индукционной машине, развязанных электрически, позволяет использовать однофазное питание, значительно повышает ее надежность по сравнению с двухфазным питанием

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается стабильная работоспособность при эксплуатации

Технико-экономический эффект

Снижение трудоемкости, экономия материалов в 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.01.2000
