Для определения технических потерь энергии в электрических сетях и эффективности работы электрооборудования необходимо знать характер нагрузок сети, все ее параметры и показатели режимов работы. Универсальных технических средств, решающих эту задачу прямыми измерениями, пока не создано ни отечественными, ни зарубежными фирмами. Использование широко распространенных щитовых стрелочных и цифровых приборов (вольтметров, амперметров, ваттметров, варметров) требует создания значительного приборного парка и очень сложных схем измерений и соответствующих методик обработки результатов косвенных измерений.

Предложено коэффициент напряжения обратной последовательности (НОП) определять с помощью симметричной прецизионной резистивно-емкостной схемы «скользящего треугольника» (рис.1), в основе «плеча» которого лежит схема «моста Вина». Устройство подавляет на входе трехфазного мостового выпрямителя напряжение прямой последовательности, что и позволяет выделить величину напряжения обратной последовательности (рис.2), пропорциональную выпрямленному току моста, измеряемому прибором магнитоэлектрической системы. Коэффициент НОП _2u определяется в процентах. То есть в случае наличия обратной последовательности векторы потенциалов точекk, l, mобразуют правильный треугольник. сторона которого является вектором тока обратной последовательности (рис.2б).

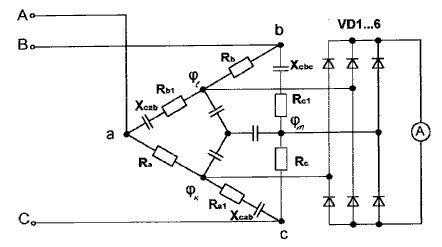

Рис. 1 Принципиальная схема определителя НОП

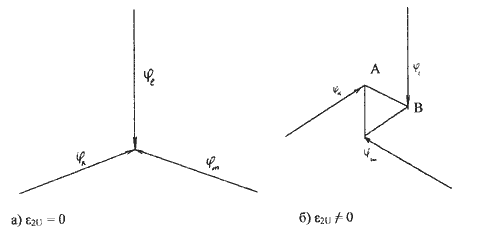

Рис.2. Векторная диаграмма определения НОП

Параметры элементов схемы определяются из следующего условия:

,

при симметричной системе напряжений. Решая это уравнение, получаем основные соотношения для данной схемы:

.

Результаты расчета данной схемы полностью подтверждены моделированием с помощью программы «electronics workbench 4.0».

Предложенная симметричная схема для определения НОП, как показали экспериментальные исследования, намного эффективнее несимметричной схемы Смородинова.

Предложенное устройство реализовано и является составной частью автономного анализатора качества напряжения, который разработан для объективного, технически обоснованного анализа искажений напряжения в конкретной точки сети 0,4 кВ.
