Мини-элеваторы имеют существенные преимущества перед зерноскладами: быстрее возводятся;при равномерной вместимости занимают меньшую площадь;высокая степень механизации достигается при меньшем числе оборудования;проще в эксплуатации;проще их привязка к зерноперерабатывающим цехам.

В зависимости от выполняемой задачи принципиальные схемы мини-элеваторов могут иметь свои особенности. На рис.1а представлена принципиальная схема мини-элеватора, в задачу которого входит приемка зерна с автотранспорта, хранение его в складах и отгрузка потребителям (в основном, на автотранспорт).

Более развитая схема представлена на рис.1б. Здесь уже предусмотрены операции по предварительной очистке зерна на скальператоре и основной очистке на сепараторе. Такая схема позволяет производить очистку в потоке и, при необходимости, в процессе хранения или при отгрузке зерна. На рис.1в показана довольно развитая и гибкая схема, позволяющая выполнить операции приемки зерна с автотранспорта, очистки, сушки, хранения и отгрузки;причем обработку зерна можно производить как в потоке, так и из силосов.

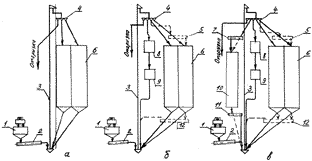

Рис.1. Принципиальная схема мини-элеваторов:

1 - приемный бункер, 2 - приемный конвейер;3 - нория;4 - распределительный патрубок (поворотная труба);5 - надсилосный конвейер;7, 11 - над- и подсушильные конвейеры;8 - скальператор;9 - сепаратор;10 - зерносушилка;12 - подсилосный конвейер.

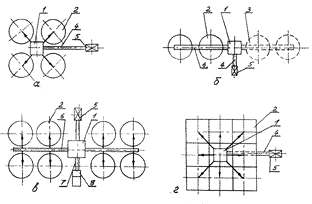

Рис.2. Варианты компоновки мини-элеваторов:

1 - рабочая башня;2 - силосы;3 - вариант расширения;4 - приемный конвейер;5 - приемный бункер; 6 - надсилосный конвейер;7 - конвейер;8 - отпускное устройство (или зерносушилка).

Для загрузки и выгрузки силосов могут применяться как самотечные зернопроводы, так и конвейеры (верхние и нижние). В зависимости от этого, компоновка мини-элеваторов может быть различной. Так, на рис.2а представлен вариант компоновки силосов относительно рабочей башни «по кругу»;на рис.2б - вариант однокрылого транспортера элеватора, с возможностью расширения;на рис.2в - вариант двухкрылого элеватора с расположением силосов в две параллельные линии;на рис.2г - вариант самотечного элеватора с силосами квадратной формы.

Материалы для изготовления рабочей башни и силосов могут быть разными:железобетон, металл, комбинация этих материалов.
