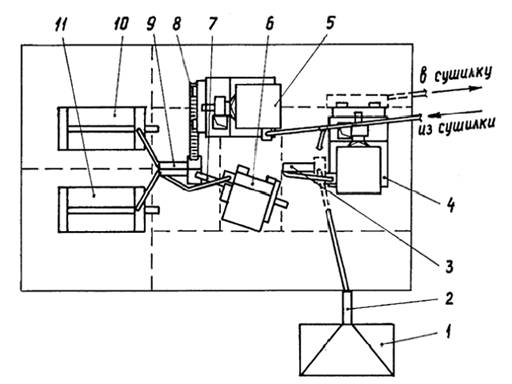

Линия содержит отделение приема и предварительной очистки вороха в составе завальной ямы 1 (см.рисунок), передаточной и загрузочной норий 2 и 3 марки НПЗ-20 и машины 4 предварительной очистки, отделение сушки в составе сушильного агрегата комплекса КЗС-20Ш (на рис. не показано) и очистительное отделение в составе зерноочистительной машины 5 марки ЗВС-20А, скребкового транспор­тера 8, двухпоточной нории 9 марки 2НПЗ-20, пневмосепаратора 6 марки ПС-15, шнека 7 и двух триерных блоков 10 и 11 марки ЗАВ-10.90000А. Все зерноочистительное оборудование установлено над блоком бункеров зерноочистительного агрегата ЗАВ-40.

Отличительной особенностью линии является то, что в состав ее очистительного отделения вместо одной из двух зерноочис­тительных машин ЗВС-20А и двух центробежно-пневматических сепа­раторов ЗАВ-40.02.000 включен высокоэффективный пневмосепа­ратор ПС-15 производительностью 15 т/ч. Данный пневмосепаратор разработан лабораторией зерно- и семяочистительных машин и проектно-конструкторским бюро НИИСХ Северо-Востока им. Н.В.Рудницкого.

Кроме того, в отделении предварительной очистки вороха вме­сто машины предварительной очистки ЗД-10.000 установлена машина предварительной очистки производительностью до 30 т/ч (машина изготовлена на базе зерноочистительной машины ЗВС-20А).

Технологический процесс обработки зерна протекает следую­щим образом. Зерновой ворох с самосвальных транспортных средств подается в завальную яму, откуда нориями 2 и 3 направляется в машину предварительной очистки, которая выделяет легкие и крупные примеси. Выделенные примеси отводятся из машины по зернопроводу за пределы здания в установленный рядом с ним тракторный прицеп, а очищенный материал направляется на сушку.

Высушенный материал норией выгрузки сухого зерна из отде­ления сушки подается либо в расположенный под машиной предва­рительной очистки бункер-накопитель сухого зерна, нижняя часть воронки которого связана зернопроводом с той же норией выгрузки сухого зерна, либо непосредственно на первичную очистку в зерно­очис-тительную машину ЗВС-20А.

Легкие примеси от машины ЗВС-20А выводятся за пределы здания, а зерновые отходы ссыпаются самотеком с лотков в распо­ложенный под машиной бункер отходов. Прошедший первичную очистку зерновой материал скребковым транспортером и норией 9 направляется в пневмосепаратор, осуществляющий очистку поступа­ющего в него зернового материала по аэродинамическим свойствам. В результате обработки воздушным потоком на пневмосепараторе ПС-15 зерновой материал делится на две фракции. Легкая фракция (пыль, семена сорняков, дробленое и щуплое зерно) выводится из пневмосепаратора в расположенный под ним бункер отходов, а очищенный материал - шнеком и норией 9 направляется далее в триерные блоки. После триерования отходы удаляются в бункер фуражных отходов, расположенный под норией 9, а чистое зерно - в бункер чистого зерна, расположенный непосредственно под триер­ными блоками.

Установка пневмосепаратора ПС-15 перед триерными блоками в случае использования линии для обработки продовольственного зерна позволяет исключить из технологического процесса этап триеро­вания.

Семяочистительно-сушильная линия

на базе зерноочистительного агрегата ЗАВ-40
