Принцип действия трансформатора рассмотрен по приведенной схеме замещения (рис.1), выполненной на основе уравнений первич­ной и вторичной обмоток,

При подведении к первичной обмотке напряжений протека­ет ток , которым создается магнитное поле Ф ₀, индуктирующее с частотой ¦₁ = 50 Гц в первичной и вторичной обмотках ЭДС и .

Схема трансформатора включает r ₁ - активное сопротивление первичной обмотки, - приведенное активное сопротивление вторичной обмотки, r ₀ - активное сопротивление намагничивающего контура, - приведенное сопротивление нагрузки. Х _О - индуктив­ное сопротивление намагничивающего контура, - первичное на­пряжение трансформатора, - приведенное вторичное напряжение трансформатора.

При подключении сопротивления протекает ток . Магнитопровод трансформатора - шихтованный, из электротехнической стали, стержневого, броневого тороидального исполнения.

Конструкция обмотки выполняется в зависимости от номиналь­ного тока и номинального напряжения обмотки.

Технология изготовления обмоток упрощена вследствие их секционного исполнения.

Выполнение обмоток трансформатора секционированными позволило в 5 раз увеличить поверхность охлаждения обмоток.

В лаборатории ММВВС Вятского Государственного технического университета разработаны, изготовлены и испытаны силовые, свароч­ные трансформаторы предельной мощности, ВА: 5, 40, 80, 400, 600, 3000,4500, 12000, 24000.

На рис.2 приведены внешние характеристики трансформатора предельной мощности ТОС-250Ф-1 и аналогового ТЭД-15 массой 30 кг.

Предельная мощность трансформатора ТОС-250Ф-1 увеличена по отношению к трансформатору ТЭД-15 в 1,75 раза.

Особенностями конструкции трансформатора являются:

- отсутствие потоков рассеяния, приводящее к резкому уменьше­нию падения напряжения трансформатора, уменьшению первичного тока, повышению КПД и cosj;

- отсутствие сложных схем управления;

- конструктивная простота;

- низкая стоимость;

- ремонтопригодность.

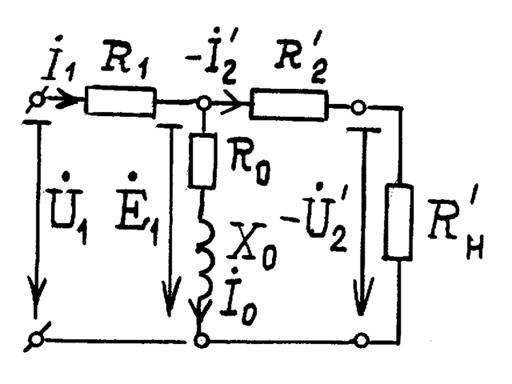

Рис. 1.Приведенная схема замещения

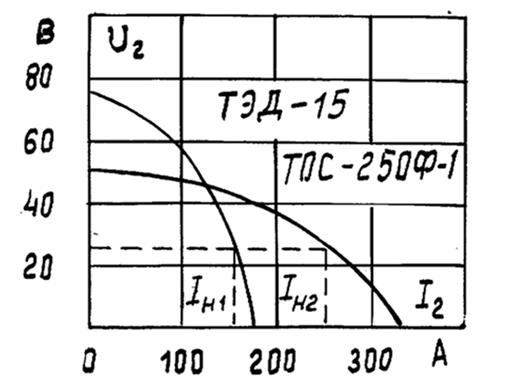

Рис. 2. Внешние характеристики трансформатора предельной мощности

ТОС-250Ф-1 и аналогового ТЭД-15
