Описание к ИЛ№ 12-053-00

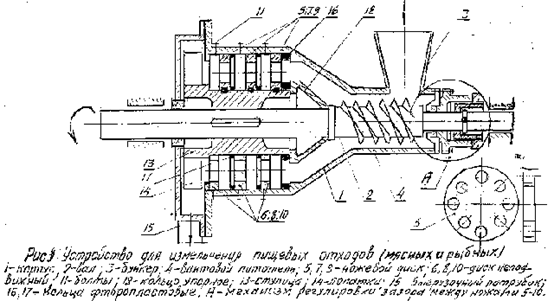

Разработано устройство для измельчения пищевых отходов (рыбы и мяса) для зимней подкормки диких копытных животных в условиях Предбайкалья.

После отделения костного состава, мягкая часть пищевых отходов предварительно измельченная топором на куски размером до 50 мм загружается в бункер и с помощью винтового питателя подается под давлением, к измельчителям работающим по принципу «нож-решетка», выполненных в виде шести сопряженных дисков с отверстиями. При прохождении под давлением пищевых отходов через отверстия вращающегося и неподвижного дисков каждой пары (нож-решетка) происходит последовательное измельчение, обеспечивающее уменьшение размеров частиц.

В представляемом варианте равномерная нагрузка на режущие части устройства обуславливается прежде всего тем, что у каждой пары дисков по направлению движения продукта при равных диаметрах увеличено число резцов в единицу времени и, следовательно, повышается степень измельчения продукта.

Измельченная масса отводится из корпуса к выгрузочному патрубку посредством лопаток, закрепленных на ступице приводного вала.

В связи с тем, что измельчителю свойсвенен повышенный нагрев (и даже износ) режущих кромок дисков, это устройство снабжено специальным механизмом для периодического регулирования рабочего зазора в процессе работы.

Рабочий зазор между дисками регулируется с помощью вывинчивания или ввинчивания гайки полого цилиндра из стакана крышки сальникового уплотнения, в результате чего бурт, выполненный внутри цилиндра, упирается в кольцо закрепленное на валу и перемещает этот вал в осевом направлении вместе со ступицей и дисками, закрепленными на ней.

При работе устройства рабочие зазоры автоматически выравниваются посредством амортизации фторопластовых колец.
