Описание к ИЛ № 11-048-00

Результат выполнения конструкторской разработки.

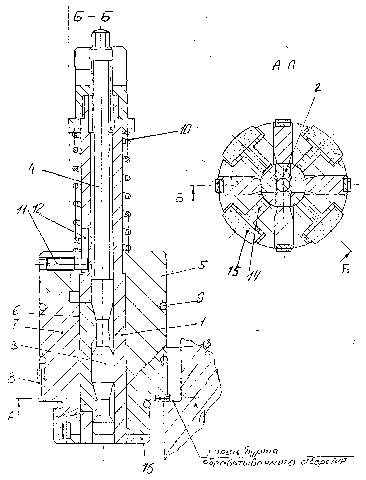

Хонинговальная головка обеспечивает одновременное хонингование поверхности отверстия и торца упорного бурта. Это достигается тем, что хонинговальная головка содержит корпус с разжимным конусом и колодки с алмазными брусками, имеющими независимый привод радиального разжима от клиновых пазов под­вижного сепаратора. В торцевые колодки установлены алмазные бруски. Хонинговальная головка состоит из корпуса 1 (см. рису­нок), в котором расположены ножи 2, разжимаемые конусом 3 посредством разжимного штока 4 от механизма разжима станка. На корпусе установлен подвижный в осевом направлении сепа­ратор 5, в окнах 6 которого размещены радиальные колодки 7 с закрепленными на них алмазными брусками 8, выдвинутыми к торцу радиальных колодок. Радиальные колодки своими плоскими поверхностями опираются на ножи и удерживаются от выпадения из окон сепаратора пружинами 9. Сепаратор, перемещаясь вместе с радиальными колодками относительно корпуса в осевом направ­лении, удерживается в крайнем переднем положении пружиной 10. При этом сепаратор удерживается от поворота относительно кор­пуса пальцами 11, входящими в пазы 12 корпуса. В передней части сепаратора выполнены наклонные пазы 13, в которых ус­тановлены с возможностью радиального перемещения торцевые ко­лодки 14 с абразивными брусками 15. Торцевые колодки удержи­ваются от выпадения из сепаратора пружинами 9 и торцевой шайбой 16.

Хонинговальная головка

В сведённомсостоянии хонинговальная головка, закреплен­ная в шпинделе станка, вводится в обрабатываемое, имеющее упорный бурт, отверстие (причем, канавка у торца отверстия под выход брусков не требуется) и ей сообщается возвратно-поступательное и вращательное перемещение. Ход хонинговальной головки настраивается таким образом, чтобы в его конце торец сепаратора 5 (и/или торцевых колодок 14) перебегал положение торца бурта (или дна) отверстия на 3-5 мм. При этом сепаратор 5, упираясь в торец бурта отверстия алмазными брусками 15, бу­дет заставлять перемещаться по наклонным пазам 13 торцевые колодки 14,сдвигая их в радиальном направлении и производя резание торца бурта отверстия.

Далее хонинговальной головке передаётся разжим. На раз­жимной шток 4 подаётся рабочее давление от гидросистемы стан­ка. В результате осевого перемещения штока 4 разжимной конус 3 воздействует на ножи 2 и опирающиеся на них радиальные ко­лодки 7 до соприкосновения алмазных брусков 8 с поверхностью обрабатываемого отверстия и начала процесса резания.

С этого момента возникшая осевая составляющая усилия ре­зания по величине превышает усилие сжатой пружины 10 и сепа­ратор двигается возвратно-поступательно с корпусом 1 хонинго­вальной головки как единое целое, при этом сепаратор 5 сохра­няет на корпусе 1 хонинговальной головки осевое положение, занятое им при перебеге торца бурта обрабатываемого отверстия.

Таким образом, обработка поверхности отверстия происхо­дит на всей длине до дна детали.

Предлагаемая конструкция хонинговальной головки опробо­вана при хонинговании посадочных поверхностей d = 80 мм и d = 72 мм и бурта шириной 7 мм с радиусом r = 1 мм под под­шипники качения в картере редуктора заднего моста автомобиля ГАЗ-3302. В результате обеспечивается шероховатость rа = 0,32-0,12 мкм и rа = 1-1,2 мкм.

Повышено качество обработки отверстий.

Получено решение о выдаче свидетельства на полезную мо­дель (заявка № 98115460/20(016991).
