Номер

10-047-00

Наименование проекта

Устройство сошниковой группы зерновой сеялки С3-3,6

Назначение

Для создания бороздки, укладки семян в бороздку и их частичная или полная заделка с соблюдением всех агротехнических требований.

Рекомендуемая область применения

При посеве сельскохозяйственных культур. Может быть изготовлено в условиях ремонтных мастерских.

Описание

Устройство сошниковой группы. Поводок 1 (см. рис.1) сошниковый группы заимствован с зерновой сеялки С3-3,6, его концы разгибают на 80 мм и к ним приваривают две пластины с прорезями под вал.

Сошники монтируются на подшипниках № 180505 с одноразовой смазкой. Подшипники фиксируются в корпусе сошника стопорными кольцами, установленными в канавки. Вал крепится на поводке пружинной шайбой и гайкой. К поводку шарнирно закреплена полурама 5. На полураме смонтирован семянаправитель 4 и прикатывающее колесо 3. Семянаправитель изготовлен из трубы квадратного сечения и крепится к полураме скобой. Для того, чтобы не изнашивался носок семянаправителя, к нему приваривают стальной пруток диаметром 10 мм, длиной 20 мм. Прикатывающее колесо крепится к полураме двумя пружинными шайбами и гайками. Сама полурама изготовлена из двух швеллеров.

При движении сеялки с опущенными в рабочее положение сошниками происходят следующие процессы. Сошниковое колесо 2 при движении перекатывается, на него через поводок воздействует пружина с определенным усилием, которое можно изменять в зависимости от необходимых параметров образования бороздки. Кольчатые дисковые сошники обеспечивают хорошее вхождение в почву и ее необходимое уплотнение. В готовую бороздку через семянаправитель поступают семена и удобрения. Прикатывающее колесо, проходя по бороздке, выравнивает семена по глубине заделки, прикатывая их, тем самым обеспечивая лучший контакт с почвой и необходимую капиллярную проводимость почвы, что необходимо семенам особенно в первое время. Прикатывающие катки также обеспечивают частичную заделку семян. После прохождения сеялки почва менее подвержена эрозии.

Модернизация сошниковой группы зерновой сеялка способствовала:

·уменьшению металлоемкости конструкций;

·наилучшим показателям продольной равномерности высева и наименьшую ширину рядка высеянных семян;

·семена после попадания в сформировавшуюся бороздку частично или полностью заделываются и прикатываются, что не требует дополнительных затрат на прикатывание поля;

·урожайность зерновых культур увеличилась на 5…7 ц/га.

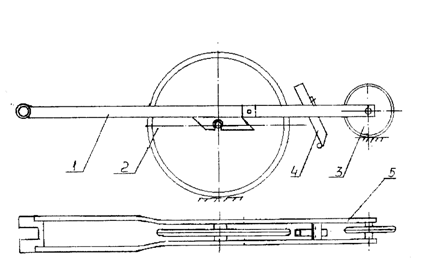

Рис.1. Устройство сошниковой группы зерновой сеялки СЗ-3,6


Преимущества перед известными аналогами

Уменьшение металлоемкости конструкций; наилучшие показатели продольной равномерности высева и наименьшая ширина рядка высеянных семян.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Урожайность зерновых культур увеличилась на 5…7 ц/га.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.04.2000
