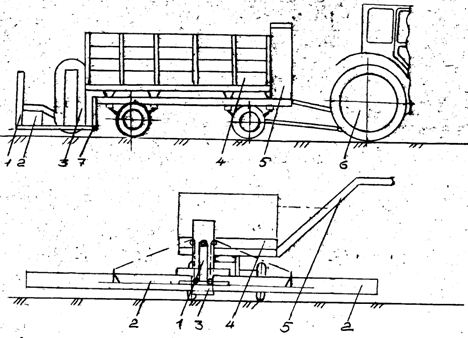

Машина смонтирована на базе кормораздатчика 4 (см. рис.1) тракторного универсального КТУ-10А. К раме КТУ-10А, в задней части, крепят два питающих транспортера 2м ковшовый элеватор 3. В качестве питающих транспортеров используют выгрузные транспортеры с картофелесортировального пункта КСП-15Б. Питающие транспортеры переводят из рабочего положения в транспортное с помощью гидравлического цилиндра 1 марки 105.072.24.004. Привод питающих транспортеров и ковшового элеватора осуществляется от вала отбора мощности трактора 6. С ковшового элеватора столовые корнеплоды будут поступать на левый продольный транспортер КТУ-10А, при этом правый продольный транспортер будет работать в холостую, поэтому его снимают. Это сделано для того, чтобы правый питающий транспортер не перекрывал вынос ветви выгрузного транспортера. Поперечные транспортеры КТУ-10А заменяют на выгрузной транспортер 5 картофелеуборочного самоходного четырех рядного комбайна КСК-4-1. Транспортер закреплен на раме КТУ-10А. Привод выгрузного транспортера от гидросистемы трактора. С КТУ-10А также снимают блок битеров. Машина агрегатируется с тракторами тягового класса 14 кН.

Механизм подъема питающих транспортеров в транспортное положение состоит из гидравлического цилиндра; пяти блоков; каната двойной сливки; рамы, выполненной из стальной квадратной трубы. С задней стороны, во избежание попаданий инородных предметов огорожен листом винипласта листового.

Рекомендуемая скорость передвижения агрегата по полю на более 0,6 км/ч. Использование трактора МТЗ-80 (первая передача с ходоуменьшителем при включенном понижающем редукторе) является наиболее целесообразным. Скорость трактора при этом будет равна 0,56 км/ч.

В качестве питающих транспортеров служат два выгрузных транспортера картофелесортировального пункта КСП-15Б. Привод транспортеров взят с КСП-15Б.

Устройство разгрузки оборудовано сбрасывателем плужкового типа. С транспортеров корнеплоды будут попадать на промежуточную горку, по которой будут скатываться в загрузочной устройство элеватора. При этом угол наклона полотна горки к горизонту должен быть больше угла трения корнеплодов о неокрашенную сталь.

Навесная рама 7 сварна из труб стальных квадратных.

Выгрузной элеватор крепится к раме КТУ-10А. Два гидравлических цилиндра соединены с боковыми выводами гидросистемы трактора. Гидромотор для привода выгрузного транспортера соединен с задним выводом гидросистемы трактора.

Гидроцилиндр питающих транспортеров соединен с выводами силового регулятора.

Выкопанные корнеплоды грузят на питающие транспортеры. С питательных транспортеров корнеплоды перемещаются на ковшовый элеватор, с которого они попадают на левый продольный транспортер, а затем на выгрузной транспортер. С выгрузного транспортера корнеплоды подаются в транспортное средство.

Использование машины для уборки столовых корнеплодов позволяет полностью выполнять все агротехнические требования предъявляемые к уборке корнеплодов. Машина проста в изготовлении. Ее можно собрать в условиях мастерской.

Производительность машины 0,45 га/ч, что в 3 раза выше производительности ЕМ-1. При работе машины корнеплоды не травмируются. Тип почвы не оказывает влияния на работу машины.
