Устройство устанавливается на раму косилки посредством электросварки. Конструкция состоит из рамы 1 (см. рис.1). На раму с помощью стальной пластины крепится вентилятор 2, взятый с опрыскивателя ОШУ-50А также на раму двумя болтами 4 крепится редуктор 3 от протравливателя ПСШ-5.

Для предотвращения резкого торможения вентилятора после выключения ВОМ трактора вал вентилятора 5 и вал редуктора 6 соединяют обгонной муфтой 7.

Рабочий орган 8 представляет собой трубу из твердого ПВХ диаметром 40 мм. По всей длине трубы с помощью фрезы выполнено отверстие шириной 10 мм. Труба разрезается на три части, которые соединяются угольниками 9 муфтовой сваркой. К трубе приворачивается сопло 10, изготовленное из листовой жести. Рабочий орган соединен с коллектором 11, выполненным из стальной пластины, листа стали и стальной трубы диаметром 40 мм, посредством резиновых шлангов 12. Для крепления рабочего органа сваривают рамку из равнополочного уголка №4. Эту рамку приваривают к раме косилки. Рабочий орган притягивают к рамке посредством хомутом 13. Для крепления резиновых шлангов также используются хомуты.

Привод вспушивателя осуществляется ременной передачей от ведущего шкива 14 косилки. Для этого заменяется 3 ручейный шкив на 4 ручейный. Для натяжения ремня 15 используется натяжной устройство, выполненное из натяжного валика 16 (взятого с зерноуборочного комбайна СК-5), швеллера №12 и стальной пластины с продолговатыми отверстиями. Швеллер приваривается на раму косилки, а стальная пластина приварена к швеллеру. Натяжной валик крепится к пластине болтовыми соединениями.

При работе косилки-плющилки поток воздуха немного приподнимает зеленую массу и укладывает в равномерный валок.

Использование устройства для вспушивания скошенной массы обеспечивает:

· равномерное распределение зеленной массы по валку, что в свою очередь обеспечивает равномерность высыхания валка;

· сокращение сроков между скашиванием и подбором с измельчением зеленой массы;

·экономию ГСМ и уменьшение трудоемкости процесса сушки.

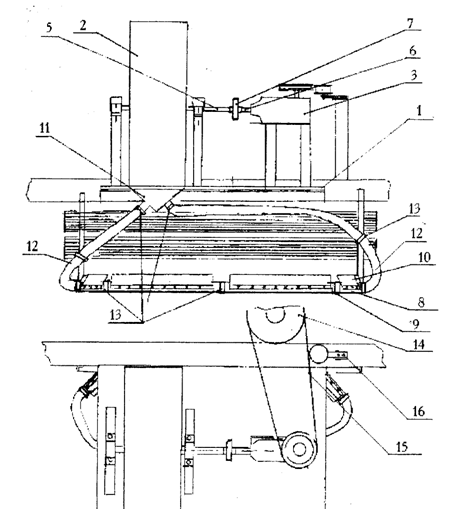

Рис.1. Устройство для вспушивания скошенной массы
