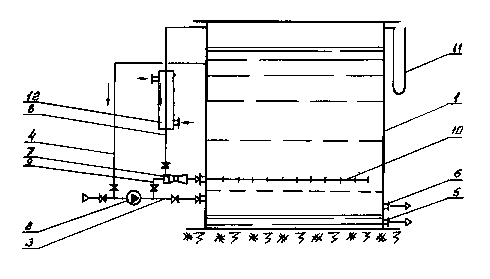

В комплект емкости аккумулирования резервного жидкого топлива, как показано на рис.1 входят: резервуар 1 хранения нефтепродуктов с перекачивающим насосом 2, трубопровод 3 заполнения резервуара 1, трубопровод 4 циркуляции хранящихся нефтепродуктов, патрубок 5 слива отстоявшейся воды и негорючих компонентов, патрубок 6 слива нефтепродуктов для целевого использования, инжектор 7, который патрубком пассивной среды соединен трубопроводом 8 с надслоевым пространством резервуара 1, патрубком активного потока - напорным трубопроводом 9 с нагнетательным патрубком насоса 2, перфорированный коллектор 10, расположенный в надслоевом пространстве резервуара 1, соединяющий его с атмосферой гидрозатвор 11, установленный на трубопроводе 8 охладитель 12 испаряющихся компонентов хранящихся нефтепродуктов.

Установка работает следующим образом. Заполняют гидрозатвор 11, например, водой. Включают перекачивающий насос 2 и через трубопровод 3 заполняют резервуар 1 нефтепродуктами. В результате хранения резервируемых нефтепродуктов (например, нагретого мазута, циркулирующего по трубопроводу 4) происходит испарение легколетучих компонентов в надслоевое пространство без поступления их в атмосферу.

Открывают запорную арматуру на напорном трубопроводе 9 активного потока, трубопроводе 8 пассивной среды инжектора 7 и через охладитель 12 по перфорированному коллектору 10 производят инжектирование (при давлении активного потока - резервируемых нефтепродуктов 1,5ё3,0 ати) испаряющихся компонентов из надслоевого пространства в слоевой объем резервуара 1.

В результате конденсирования испарившихся компонентов в охладителе 12 и контактного взаимодействия с аккумулируемым в резервуаре 1 слоем нефтепродуктов решаются задачи топливосбережения и охрана от загрязнения окружающей среды.

Эффект внедрения на Бохдерайском комбинате комплексной переработки древесины (без учета экологического эффекта) составляет экономию 4ё6% аккумулируемых нефтепродуктов.
